Чертеж каркас для солнечных панелей своими руками: полный гайд

С каждым годом интерес к солнечной энергии постоянно растет. Это неудивительно, ведь солнечные панели позволяют не только экономить на счетах за электроэнергию, но и вносить весомый вклад в сохранение окружающей среды. Однако чтобы ваша солнечная электростанция работала эффективно и безопасно в течение многих лет, чрезвычайно важно уделить особое внимание одному из ключевых этапов – креплению солнечных панелей. От надежности и правильности монтажа зависит долговечность всей системы.

В этой статье мы подробно рассмотрим все аспекты, связанные с креплением солнечных панелей, поможем вам разобраться с типами креплений, выбором материалов, расчетами и пошаговым процессом самостоятельной установки. Вы получите исчерпывающую информацию, позволяющую осуществить надежную установку солнечных панелей собственноручно, обеспечив максимальную производительность и безопасность вашей инвестиции.

Почему надежное крепление солнечных панелей – это залог успеха?

Игнорирование важности качественной крепи может привести к серьезным последствиям, начиная от снижения эффективности работы системы и заканчивая повреждением панелей или даже травмами.

Защита от природных катаклизмов (ветер, снег)

Украина, как и многие другие регионы, подвержена влиянию разных погодных условий – от сильных порывов ветра до значительных снегопадов. Надежно закрепленные солнечные панели способны выдерживать экстремальные нагрузки, предотвращая их срыв или деформацию. Неправильно рассчитанный или смонтированный крепеж может стать причиной разрушения всей системы под давлением стихии.

Максимальная эффективность генерации энергии (оптимальный угол)

Крепление панелей не ограничивается только их фиксацией. Оно позволяет установить панели под оптимальным углом наклона и ориентацией относительно солнца. Это критически важно для максимального улавливания солнечных лучей в течение дня и года, что оказывает непосредственное влияние на количество сгенерированной электроэнергии. Неправильный угол может значительно снизить производительность солнечной станции.

Долговечность системы и безопасность

Солнечные панели – это долговременная инвестиция, рассчитанная на десятилетия эксплуатации. Надежные системы крепления обеспечивают стабильность всей конструкции, защищая панели от микротрещин и механических повреждений, вызванных вибрациями или просадкой. Кроме того, правильный монтаж обеспечивает безопасность для окружающих, ведь риск падения тяжелых элементов конструкции сводится к минимуму.

Основные типы креплений для солнечных панелей: выбор под ваши потребности

Выбор правильного типа крепежа является первым и самым важным шагом на пути к надежной установке. Существует несколько основных вариантов, каждый из которых имеет свои особенности и преимущества.

Крепление на крышу

Наиболее распространенный вариант позволяет рационально использовать пространство и интегрировать солнечную электростанцию в архитектуру здания.

Для наклонных крыш (черепица, металлочерепица, профнастил)

Для этих типов кровли используются специальные кронштейны или крючки, которые крепятся непосредственно к стропильной системе крыши. На них монтируются алюминиевые рейки или профили, к которым с помощью специальных зажимов фиксируются самые солнечные панели. Важно обеспечить герметизацию мест крепления во избежание протечки крыши.

Для плоских крыш

На плоских крышах используются другие подходы. Панели устанавливаются на специальные треугольные конструкции, позволяющие задать необходимый угол наклона. Эти конструкции могут быть закреплены к крыше с помощью анкеров или просто удерживаться за счет балласта (например, бетонных блоков), что позволяет избежать нарушения целостности кровли. Также есть регулируемые опоры для оптимизации угла.

Крепление на землю (наземные системы)

Идеальное решение для больших солнечных электростанций или в случаях, когда монтаж на крыше невозможен или нецелесообразен.

Стационарные конструкции

Это металлические рамы, которые бетонируются или закрепляются другим способом в грунте. Они обеспечивают высокую стойкость и долговечность, а также позволяют оптимизировать размещение панелей по площади.

Трекеры (с системой слежения за солнцем)

Наиболее эффективный, но и самый дорогой вариант. Трекеры автоматически изменяют положение панелей в течение дня, следя за движением солнца. Это позволяет увеличить выработку электроэнергии на 20-40% по сравнению со стационарными системами.

Крепление на стену/фасад (вертикальные системы)

Используется реже, в основном для небольших систем или в условиях ограниченного пространства. Панели крепятся к стене с помощью специальных кронштейнов.

Особые случаи: навесы, беседки, балконы

Солнечные панели могут быть интегрированы в разные архитектурные формы. Навесы и беседки с солнечными крышами не только производят электроэнергию, но обеспечивают тень. Даже на балконах можно установить компактные системы, используя специальные балконные крепежные элементы.

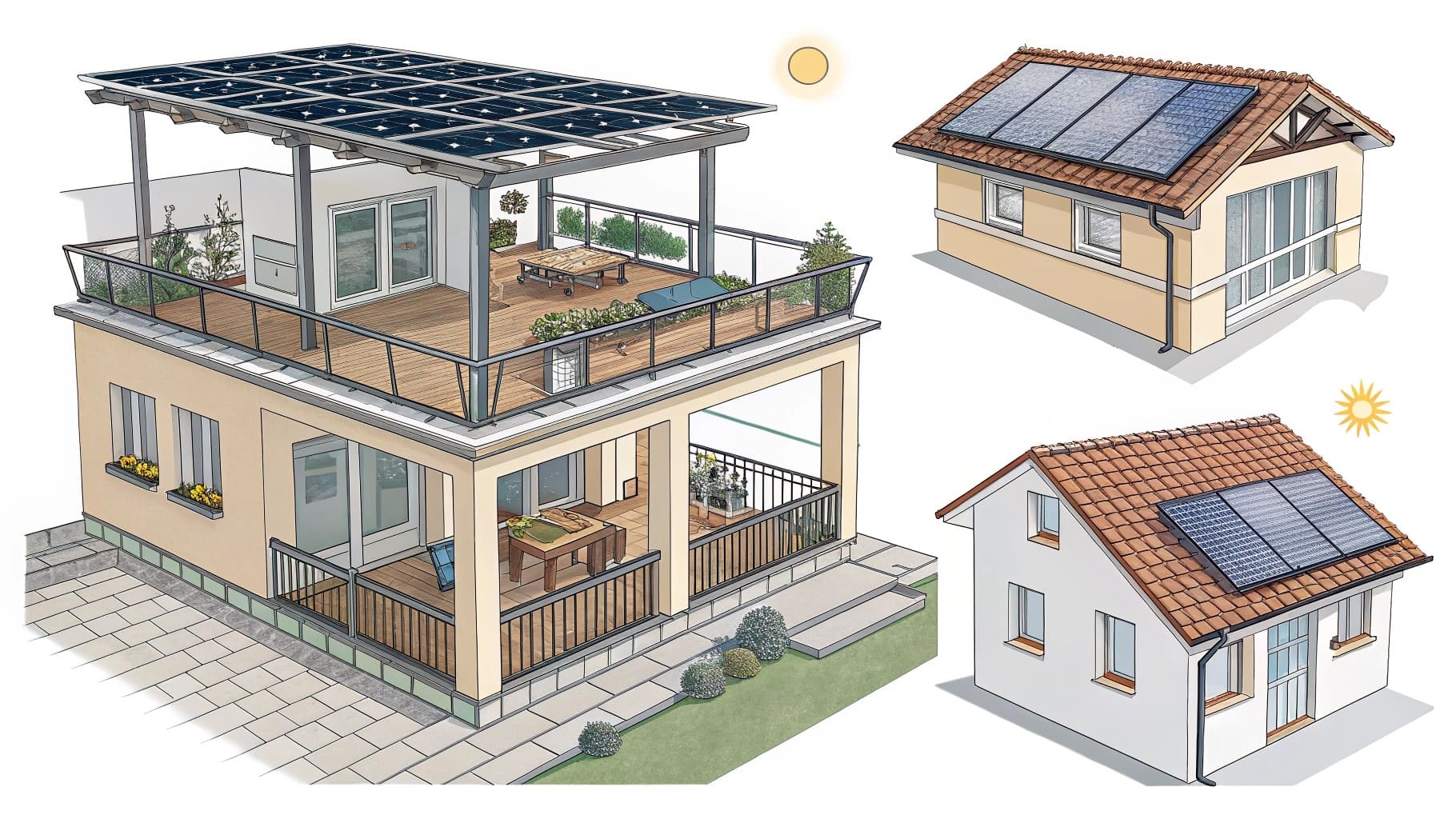

Типы креплений для солнечных панелей на крыше.

Ключевые факторы при выборе системы крепления солнечных панелей

Определившись с основными типами крепежей, необходимо учесть ряд важных факторов, которые повлияют на ваш окончательный выбор.

Расчет и планирование: как обеспечить надежность крепления

Перед началом монтажных работ необходимо произвести тщательный расчет и планировку. Это поможет избежать ошибок и обеспечить долговечность вашей солнечной электростанции.

Определение оптимального угла наклона для максимальной производительности

Для Украины оптимальный угол наклона солнечных панелей, как правило, составляет от 30 до 40 градусов горизонтали. Для максимальной производительности в течение года угол наклона часто принимают равным географической широте местности. Для получения максимальной энергии зимой угол увеличивают, а летом – уменьшают. Есть онлайн-калькуляторы, которые помогут точно определить оптимальный угол для вашей местности.

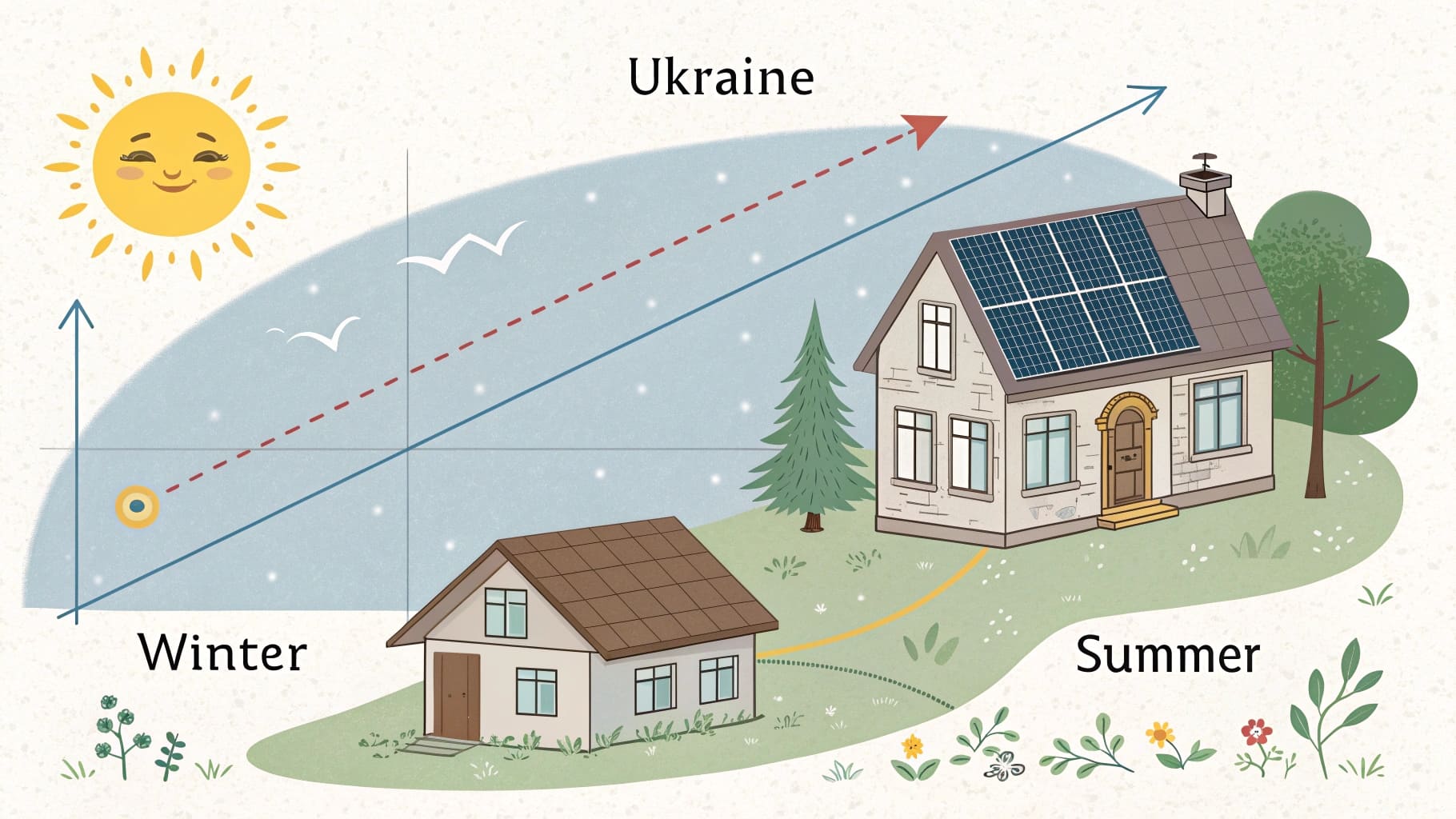

Расчет рационального угла наклона солнечных панелей.

Расчет нагрузок (ветровых, снежных) на конструкцию

Это критически важный этап. Необходимо учесть максимальные показатели ветрового давления и снега для вашего региона. Эти данные можно найти в строительных нормах или открытых источниках. На основе этих данных выбираются профили, кронштейны и другие крепежные элементы с достаточным запасом прочности. Не игнорируйте этот аспект – это может обойтись вам очень дорого.

Выбор материалов крепежа (алюминий, нержавеющая сталь, оцинкованная сталь)

Сравнение алюминиевых и корродированных стальных профилей.

Необходимые инструменты и оборудование

• Измерительные инструменты (рулетка, уровень, угломер).
• Электродрель или перфоратор.
• Набор ключей и отверток.
• Строительный нож.
• Средства индивидуальной защиты (перчатки, очки, каска).
• Для работ на высоте – надежная страховочная система и стремянка.

Безопасность при работе на высоте

Работы на крыше всегда связаны с риском. Всегда используйте страховочное оборудование, работайте с напарником, избегайте работы в плохую погоду (сильный ветер, дождь, гололед). Перед началом работ убедитесь, что все инструменты и оборудование исправны.

Пошаговая инструкция: монтаж крепления солнечных панелей своими руками

После тщательной планировки можно переходить к непосредственному монтажу. Ниже представлена общая последовательность действий, которая может отличаться в зависимости от выбранного типа крепежа и конструкции крыши.

Подготовка поверхности и разметка

Очистите крышу от мусора. Выполните точную разметку мест установки опорных элементов. Используйте мел или маркер для обозначения точек сверления. Убедитесь, что разметка соответствует плану и расстоянию между панелями.

Установка опорных элементов (крючки, кронштейны, фундамент)

• Для наклонной крыши: Аккуратно поднимайте черепицу или профнастил, чтобы добраться до стропильной системы. Закрепите специальные крючки или кронштейны к стропилам с помощью шурупов или болтов. Убедитесь в надежной фиксации каждого элемента.
• Для плоской крыши: установите фундаментные блоки (если это балластная система) или закрепите анкерные опоры к основанию крыши, обеспечив герметизацию отверстий.
• Для наземных систем: Выкопайте ямы для фундамента, залейте бетон и установите опорные стойки в соответствии с проектом.

Монтаж профилей и рельсов

На установленные опорные элементы закрепите алюминиевые рейки или профили. Они должны быть расположены строго параллельно друг другу и под требуемым углом. Используйте уровень для проверки горизонтальности и вертикальности. Затяните все подключения.

Крепление солнечных панелей к конструкции

Разместите солнечные панели на установленных рельсах. Зафиксируйте их с помощью специальных средних и конечных зажимов (клемм). Эти зажимы обеспечивают плотное прилегание панелей к рельсам и предотвращают их смещение. Следуйте инструкциям изготовителя панелей и креплений по моменту затяжки болтов.

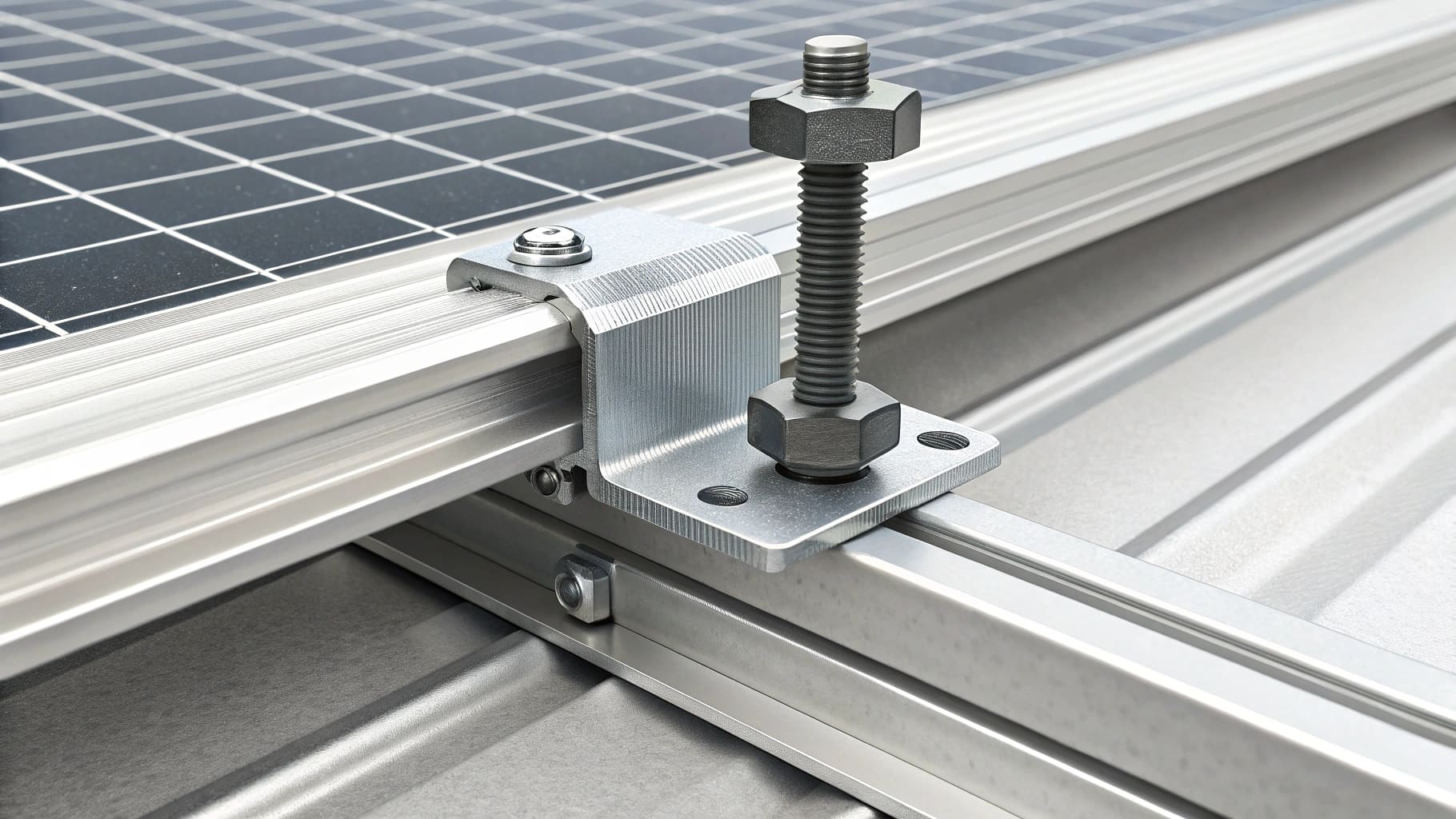

Элементы крепления солнечных панелей: крепление к рельсу.

Проверка надежности и герметизация

После установки всех панелей тщательно проверьте надежность всех соединений. Покажите панели, чтобы убедиться в отсутствии люфта. Обязательно проведите герметизацию всех мест, где крепежи проходят через кровлю, используя специальные уплотнители или гидроизоляционные ленты. Это предотвратит протекание и повреждение крыши.

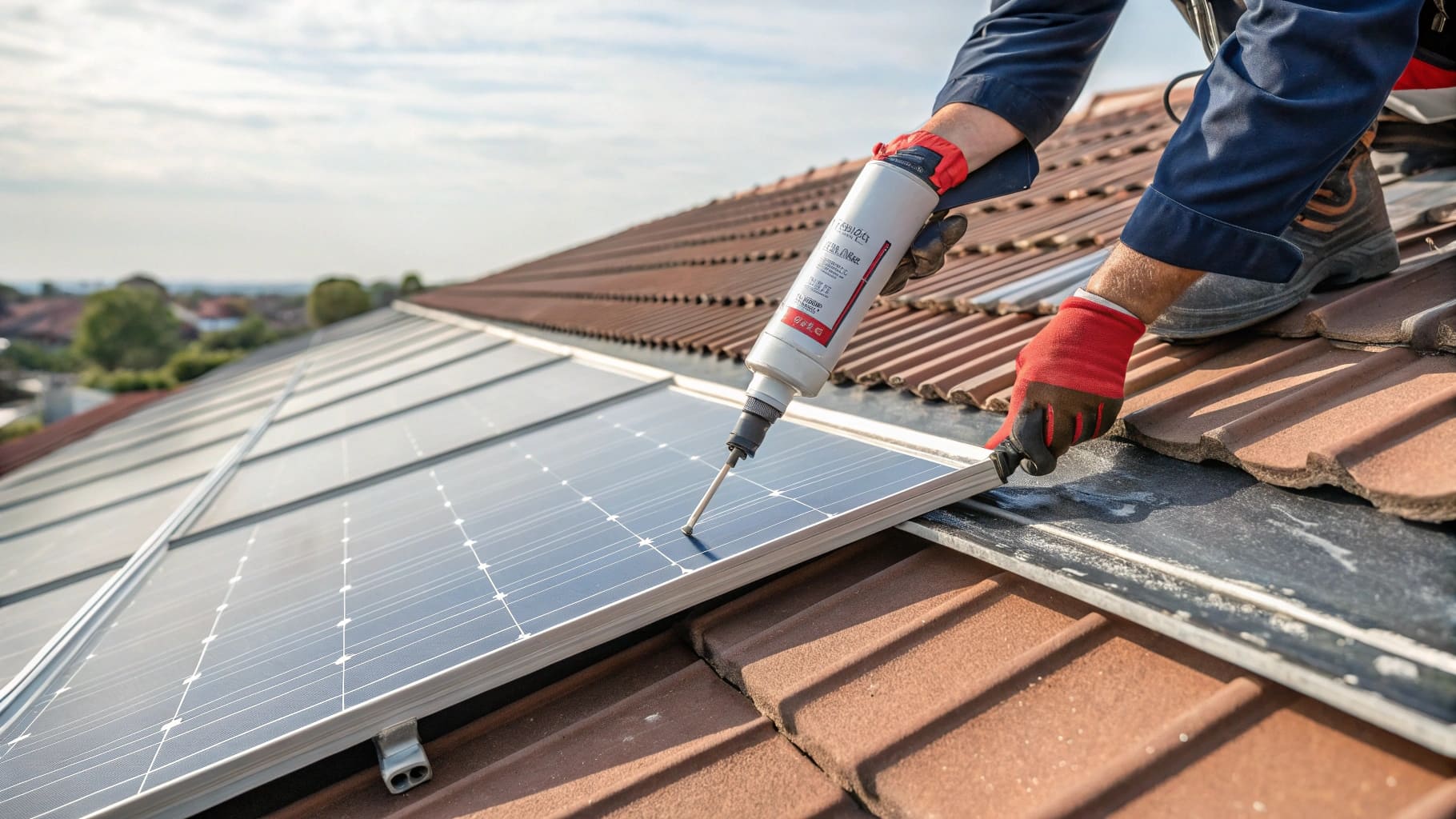

Герметизация креплений солнечных панелей на кровле.

Типичные ошибки при самостоятельном креплении и как их избежать

Даже опытные мастера могут допустить ошибки, не говоря уже о тех, кто делает это впервые. Знание типичных ошибок поможет вам избежать их.

1. Неправильный расчет нагрузок: Недооценка ветровых и снежных нагрузок является одной из самых опасных ошибок. Это может привести к деформации или разрушению конструкции во время сильного ветра или снегопада. Всегда используйте региональные нормы ветровой и снежной нагрузки и производите расчет с запасом прочности.
2. Использование неподходящих материалов Использование дешевых или некачественных материалов, не предназначенных для наружного использования и не устойчивых к коррозии, приведет к быстрому износу креплений. Ржавые болты, треснутые профили – это прямой путь к проблемам. Всегда выбирайте качественные алюминиевые профили и нержавеющую сталь для крепежных элементов.
3. Нарушение гидроизоляции крыши: При монтаже креплений на крышу, особенно на наклонную, есть риск повреждения кровли и нарушение ее герметичности. Небрежное сверление отверстий, отсутствие должной герметизации – и вы получите протечку. Всегда используйте специальные уплотнители и герметики.
4. Недооценка правильного угла наклона: Установка панелей под неправильным углом значительно снижает их производительность. Потратив время на расчет оптимального угла наклона солнечных панелей, вы обеспечите максимальную выработку электроэнергии.
5. Отсутствие должной фиксации: Недостаточно затянутые гайки и болты, использование недостаточного количества зажимов – это все приводит к вибрации панелей, их смещению и, в конечном счете, к повреждению или даже срыву. Каждый элемент должен быть надежно закреплен.

Часто задаваемые вопросы о креплении солнечных панелей (FAQ)

Вывод

Надежный крепеж солнечных панелей является не просто этапом монтажа, а фундаментальным условием для безопасной, эффективной и долговечной работы вашей солнечной электростанции. Тщательная планировка, правильный выбор материалов и ответственное выполнение всех этапов монтажа своими руками позволят вам быть уверенными в стабильности вашей инвестиции. Помните, что экономия на креплениях может обернуться значительно большими затратами в будущем. Посетите наш каталог систем крепления для солнечных панелей.
