Установка солнечных панелей: пошаговое руководство для мастера

С каждым годом солнечные панели становятся все более популярными как источник экологически чистой и экономически выгодной энергии. Самостоятельная установка солнечных панелей – это ответственная, но вполне достижимая задача, которая позволит вам не только сэкономить средства, но и получить полный контроль над своей энергосистемой. Это пошаговое руководство поможет вам разобраться во всех нюансах процесса: от выбора оборудования до финального подключения.

Этап 1: Планирование и подготовка

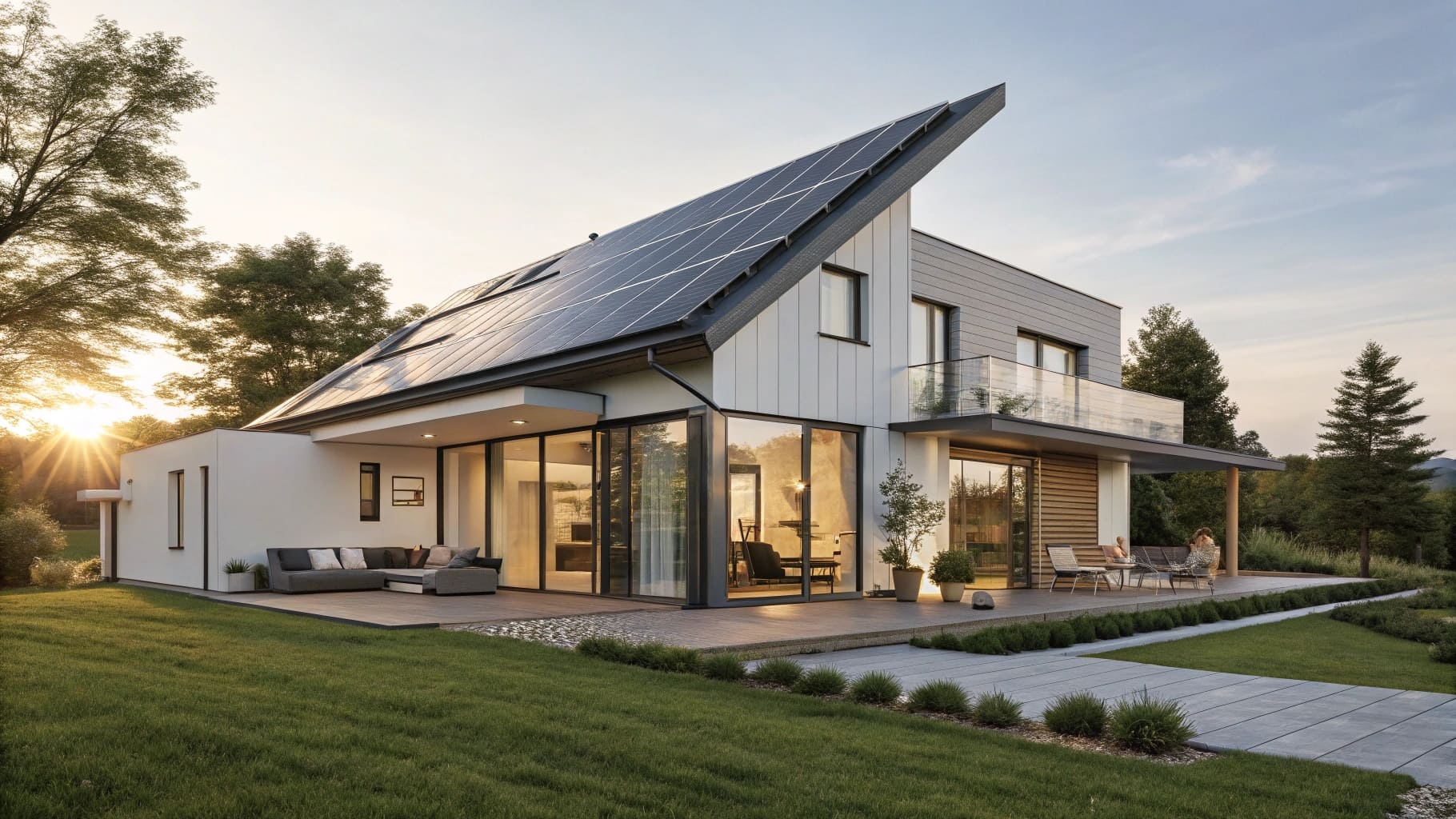

Правильная установка солнечных панелей на крыше дома.

Прежде чем браться за инструменты важно тщательно спланировать каждый шаг. От этого зависит эффективность и безопасность вашей будущей солнечной электростанции.

Определение мощности и типа солнечных панелей

Мощность (в ваттах) панелей зависит от ваших энергетических потребностей. Для начала проанализируйте среднемесячное потребление электроэнергии. Существуют два основных типа панелей: монокристаллические и поликристаллические. Для удобства их сравнения привожу таблицу:

Монокристаллические панели имеют более высокий КПД, но и стоят дороже.

Выбор места установки

Лучшее место для солнечных панелей – это крыша, ориентированная на юг (для Украины и северного полушария) под углом наклона примерно 30-35 градусов. Это обеспечит максимальное поглощение солнечного света в течение дня. Если крыша имеет другую ориентацию, можно использовать специальные крепления, позволяющие регулировать угол.

Необходимые инструменты и материалы

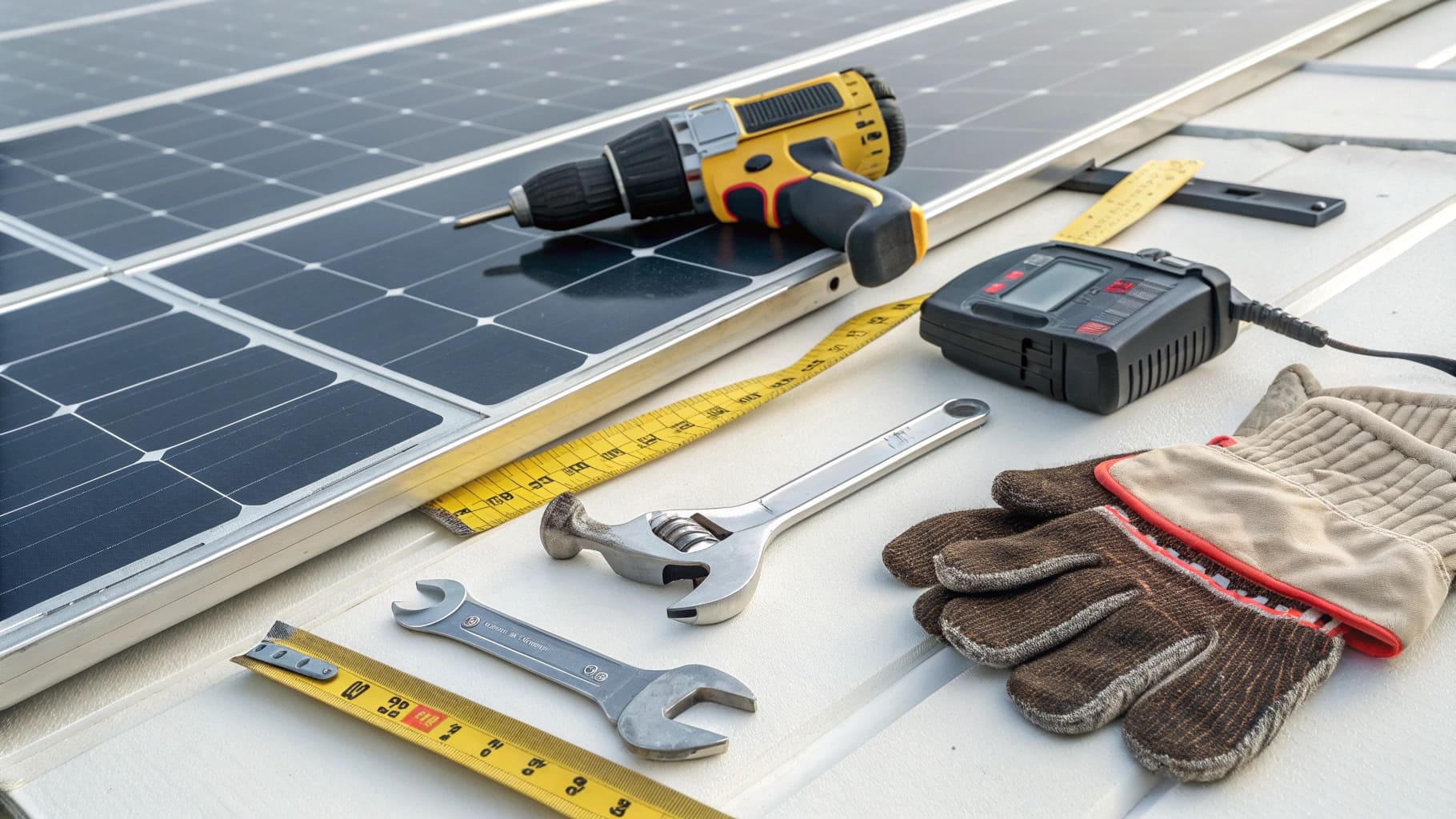

Набор инструментов для установки солнечных батарей.

Для монтажа вам понадобится стандартный набор инструментов:

• Дрель и шуруповерт
• Комплект ключей для болтов и гаек
• Мультиметр для проверки напряжения
• Рулетка, уровень и маркер
• Средства индивидуальной защиты: каска, варежки, страховочный пояс для работы на высоте.

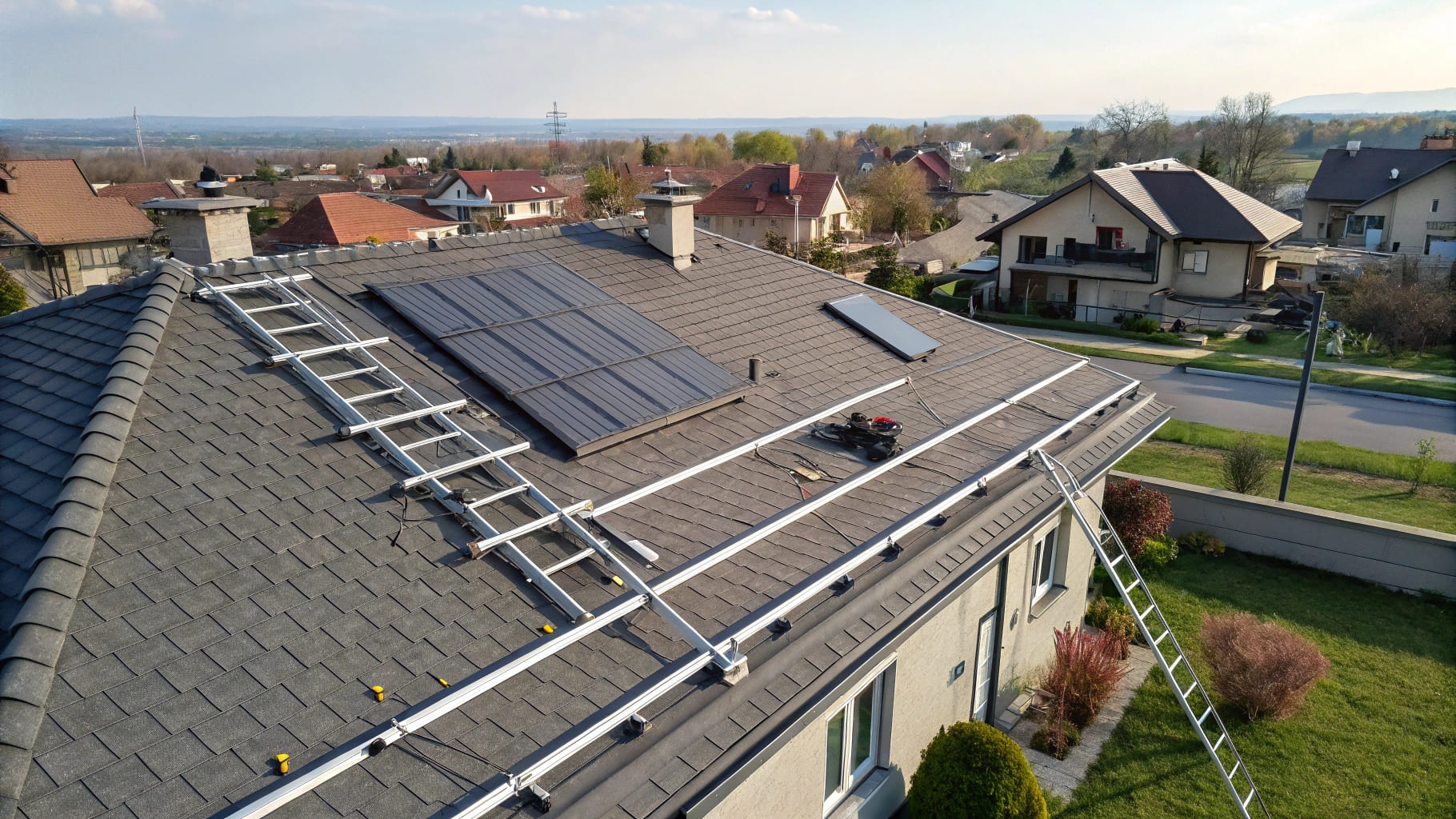

Этап 2: Подготовка крыши и монтаж креплений

Набор инструментов для установки солнечных батарей.

Оценка состояния крыши и ее подготовка

Перед началом работ убедитесь, что ваша крыша достаточно прочна, чтобы выдержать дополнительную нагрузку. При необходимости укрепите конструкцию. Очистите поверхность от грязи, листьев и мха.

Установка крепежных элементов

Крепление – это основа вашей системы, удерживающей панели. Они состоят из анкеров, которые фиксируются к стропилам крыши и алюминиевых реек.

Процесс выглядит так:

1. Разметьте места для анкеров, соблюдая расстояния, указанные в инструкции к креплениям.
2. Прикрепите анкеры к стропилам.
3. Установите алюминиевые рейки на анкеры, выровняв их с помощью уровня.

Этап 3: Монтаж солнечных панелей и электромонтаж

Правильное расположение и фиксация панелей

Осторожно поднимите панели на крышу. Устанавливайте их на рельсы, фиксируя специальными зажимами. Убедитесь, что панели плотно прилегают к крепежам и не имеют люфта.

Подключение панелей между собой

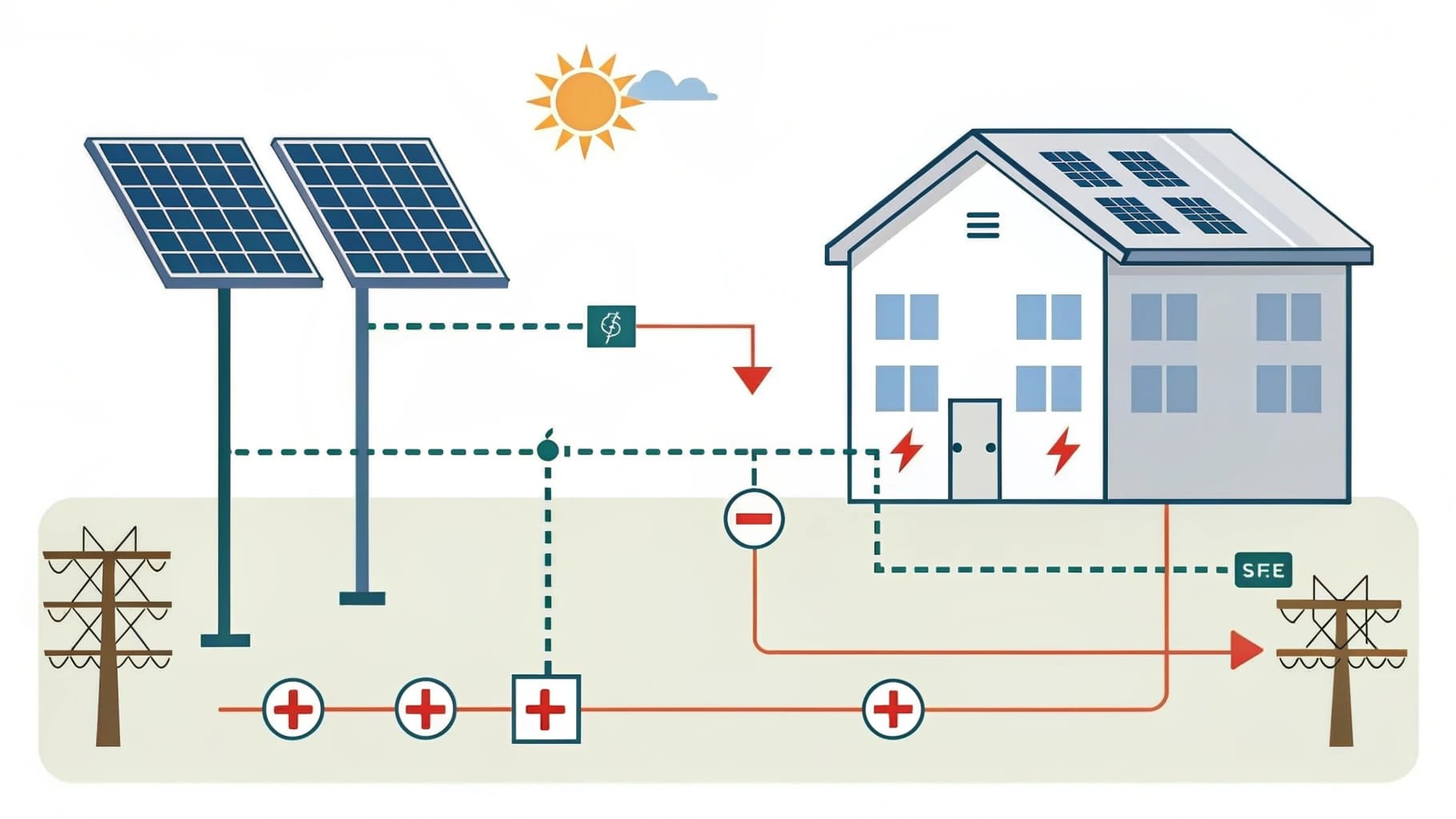

Схема последовательного подключения солнечных панелей.

Панели соединяются между собой последовательно или параллельно. Для последовательного соединения подключайте "плюс" одной панели с "минусом" следующей.

Такое соединение увеличивает напряжение. Параллельное соединение увеличивает силу тока.

Выбор и установка инвертора

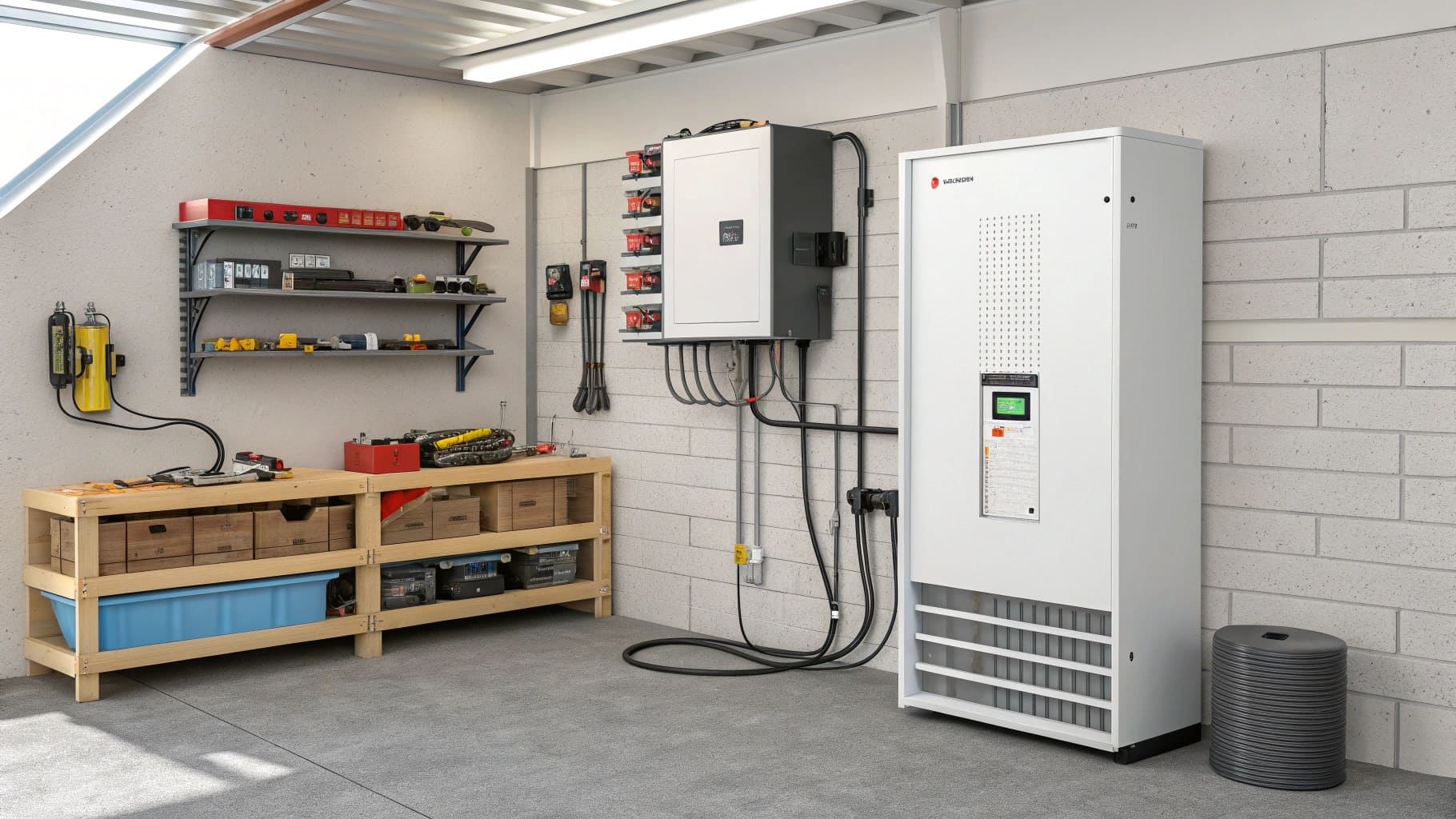

Солнечный инвертор установлен рядом с электрощитком.

Инвертор – это "сердце" системы, превращающей постоянный ток от панелей в переменный, используемый в быту.

Выберите инвертор, соответствующий суммарной мощности панелей. Установите его в сухом, прохладном месте, подальше от прямых солнечных лучей.

Подключение инвертора к электросети и аккумуляторам

Соедините цепь солнечных панелей с инвертором, а затем инвертор – с электрощитком. Если у вас предусмотрена система накопления, подключите аккумулятор к инвертору согласно инструкции производителя. Этот этап требует особой осторожности и желательно, чтобы его выполнял опытный электрик.

Типичные ошибки и как их избежать

1. Неверная ориентация. Даже незначительная погрешность может существенно снизить генерацию энергии. Используйте компас и специальные приложения для расчета угла.
2. Ненадежное крепление. Это может привести к повреждению панелей во время сильного ветра. Всегда используйте качественные анкеры и проверяйте их надежность.
3. Игнорирование техники безопасности. Падение с высоты является одной из наиболее распространенных причин травм. Всегда используйте страховочный пояс и работайте с партнером.

Вывод

Самостоятельная установка солнечных панелей – это отличный способ получить независимость от централизованных электросетей. Следуя этому пошаговому руководству, вы сможете грамотно спланировать и осуществить монтаж. Не забывайте о тщательной подготовке и соблюдении всех правил безопасности. В результате вы получите надежную и эффективную систему, которая будет работать на вас долгие годы.
