Чи мрієте ви про повну автономність та незалежність від централізованого електропостачання? У сучасному світі, де стабільність енергії стає все більш важливою, інвертор 12 на 220 В – це ключ до ваших мрій. Цей компактний, але надзвичайно потужний пристрій перетворює постійний струм низької напруги (12В) у змінний струм високої напруги (220В), відкриваючи безліч можливостей: від зарядки ноутбука в машині до живлення побутової техніки під час блекауту.

У цій статті ми не просто розповімо про базові принципи, а й розкриємо "секретні" схеми підключення, які допоможуть вам максимально ефективно використовувати перетворювач напруги 12 220 В, оптимізувати його роботу та забезпечити безперебійне живлення. Готуйтесь дізнатися все про правильний вибір, встановлення та експлуатацію вашого нового джерела енергії!

Що таке інвертор 12 на 220 і навіщо він потрібен?

Принцип роботи перетворювача напруги

По суті, інвертор 12 на 220 – це електронний пристрій, який виконує перетворення напруги з постійного струму (DC) на змінний струм (AC). Джерела постійного струму – це зазвичай автомобільні акумулятори (12В), сонячні батареї або інші джерела резервного живлення. Змінний струм 220В – це те, що ми маємо у звичайних побутових розетках.

Існують два основні типи інверторів за типом вихідного сигналу:

• Інвертори з модифікованою синусоїдою: Дешевші, підходять для більшості простих приладів (лампи розжарювання, зарядні пристрої, деякі електроінструменти). Однак можуть некоректно працювати з чутливою технікою (наприклад, холодильники, котли, аудіо- та відеоапаратура).
• Інвертори з чистою синусоїдою: Забезпечують якісний вихідний сигнал, ідентичний тому, що в побутовій мережі. Це ідеальний варіант для всіх типів приладів, включаючи чутливу електроніку, медичне обладнання та електродвигуни. Для дорогої техніки та обладнання, що вимагає стабільної та чистої синусоїди (наприклад, газові котли), інвертор 12 на 220 В із чистою синусоїдою є обов'язковим.

Сфери застосування інверторів 12 на 220

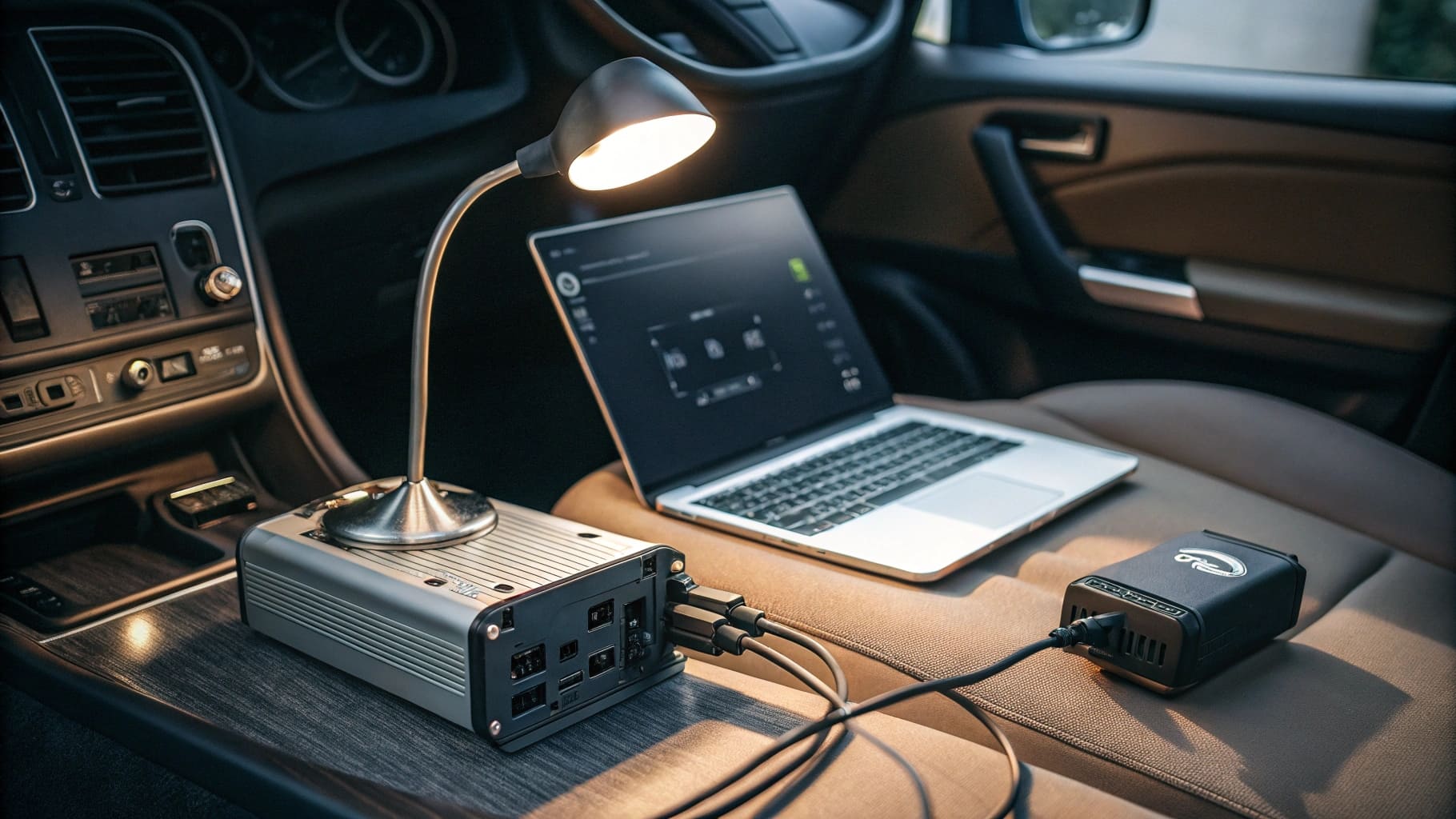

Автомобільний інвертор 12 на 220 для подорожей.

Автомобільний інвертор – це, мабуть, найпоширеніший варіант використання. Ви можете підключити ноутбук, зарядити телефон, увімкнути невеликий холодильник або електрочайник прямо в дорозі, перетворивши салон авто на мобільний офіс чи затишну зону відпочинку.

На дачі або під час кемпінгу інвертор 12 на 220 стає незамінним джерелом автономного освітлення, дозволяючи живити ліхтарі, заряджати гаджети та навіть увімкнути невеликі побутові прилади там, де немає доступу до центральної мережі.

Але справжня цінність інвертора 12 на 220 розкривається в умовах резервного живлення для дому. Він здатен забезпечити роботу критично важливого обладнання: газового котла, циркуляційних насосів, комп'ютера, роутера, системи освітлення та навіть холодильника під час відключень електроенергії.

Як вибрати ідеальний інвертор 12 на 220: ключові параметри

Правильний вибір інвертора 12 на 220 – це запорука його ефективної та довговічної роботи. Зверніть увагу на наступні параметри.

Потужність інвертора: як розрахувати необхідне?

Найважливіший параметр – це потужність інвертора. Існують номінальна (безперервна) та пікова (максимальна) потужності. Номінальна потужність – це та потужність, яку інвертор може видавати постійно. Пікова потужність – це короткочасна потужність, яку пристрій може витримати (наприклад, під час запуску електродвигунів).

Для розрахунку необхідної потужності:

1. Визначте сумарну потужність всіх приладів, які ви плануєте одночасно підключати до інвертора. Зазвичай потужність вказана на приладах або в їх інструкціях.
2. Зверніть увагу на пускові струми. Прилади з електродвигунами (холодильники, насоси, компресори, пилососи) мають значні пускові струми, які можуть перевищувати їх номінальну потужність у 3-7 разів.
3. Додайте запас потужності. Рекомендується брати інвертор 12 на 220 з запасом потужності 20-30% від сумарної номінальної потужності ваших приладів. Якщо ви плануєте підключати пристрої з високими пусковими струмами, запас має бути ще більшим.

Приклад: Якщо у вас котел (100 Вт), ноутбук (60 Вт) та освітлення (50 Вт), сумарна номінальна потужність – 210 Вт. Рекомендований інвертор – від 250-300 Вт номінальної потужності. Якщо ж ви плануєте підключити холодильник (150 Вт номінально, але 1000 Вт пускова), вам знадобиться інвертор з піковою потужністю не менше 1000 Вт і номінальною потужністю від 200 Вт (з урахуванням запасу).

Тип вихідного сигналу: чиста синусоїда чи модифікована?

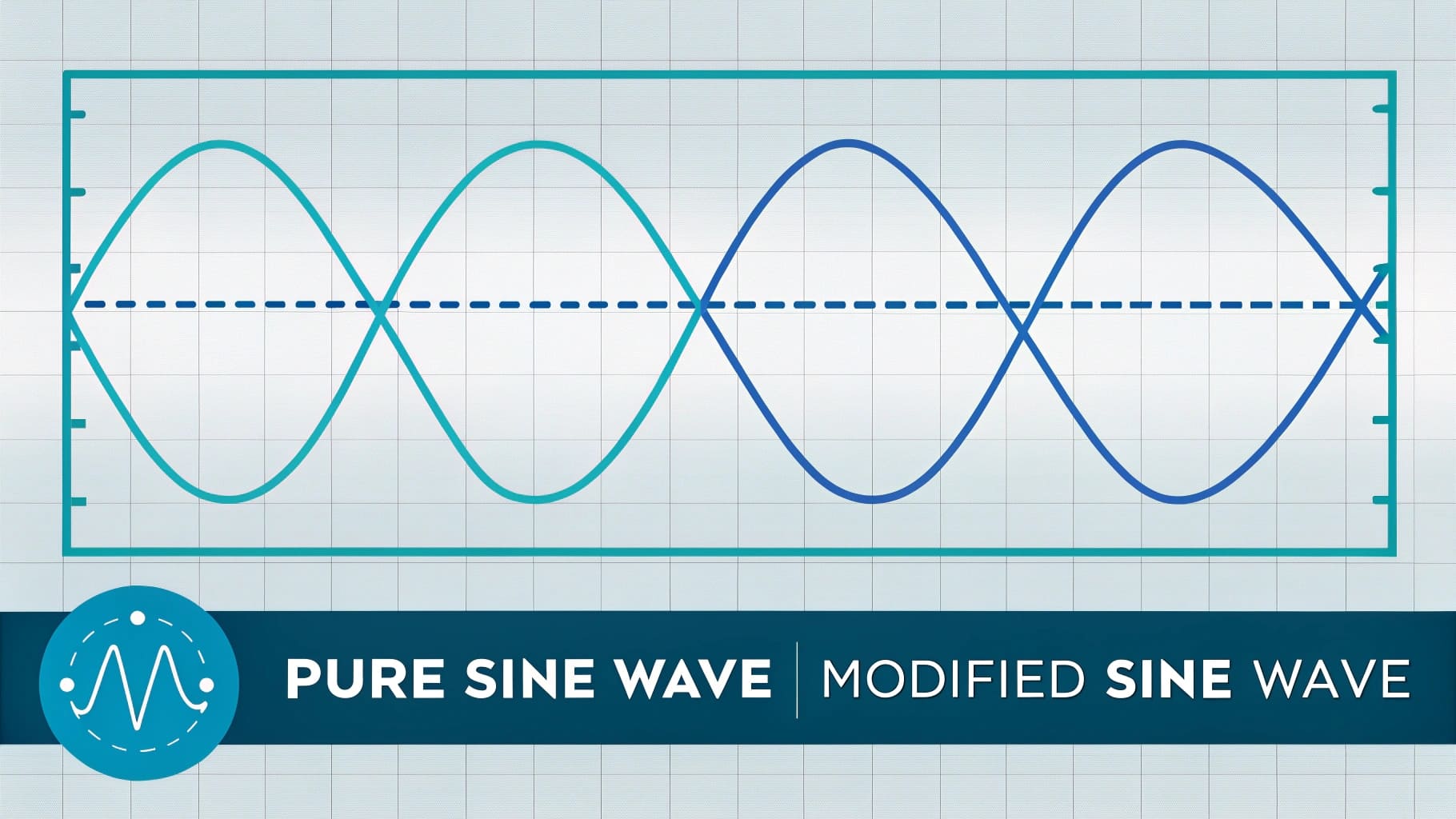

Чиста (PURE) синусоїда vs модифікована (MODIFIED) синусоїда інвертора.

Ми вже згадували про це, але варто повторити:

• Модифікована синусоїда – це ступінчаста форма сигналу. Вона підходить для простих нагрівальних приладів, зарядних пристроїв, ламп розжарювання.
• Чиста синусоїда – це ідеальний варіант для будь-якої чутливої техніки: комп'ютерів, медичного обладнання, аудіо- та відеоапаратури, а також будь-яких приладів з електродвигунами (холодильники, насоси, котли). Інвертор 12 на 220 з чистою синусоїдою гарантує стабільну та безпечну роботу вашої техніки. Знову помилка при спробі генерації зображення. Я продовжую, але, будь ласка, майте на увазі, що мені не вдається вставити візуальний контент.

Таблиця: Порівняння інверторів (чиста vs модифікована синусоїда)

Важливі функції захисту та додаткові можливості

Сучасний інвертор 12 на 220 має бути оснащений рядом захисних функцій для безпечної роботи:

• Захист від перевантаження: Автоматичне відключення при перевищенні допустимої потужності.
• Захист від короткого замикання: Запобігає пошкодженню інвертора та приладів.
• Захист від перегріву: Важливо для довговічності пристрою.
• Захист від низької/високої напруги акумулятора: Запобігає глибокому розряду або перезаряду акумулятора, що значно подовжує його термін служби.
• USB-порти: Зручно для зарядки мобільних пристроїв.
• Дистанційне керування: Деякі моделі мають пульт або можливість керування зі смартфона.

Класичні схеми підключення інвертора 12 на 220

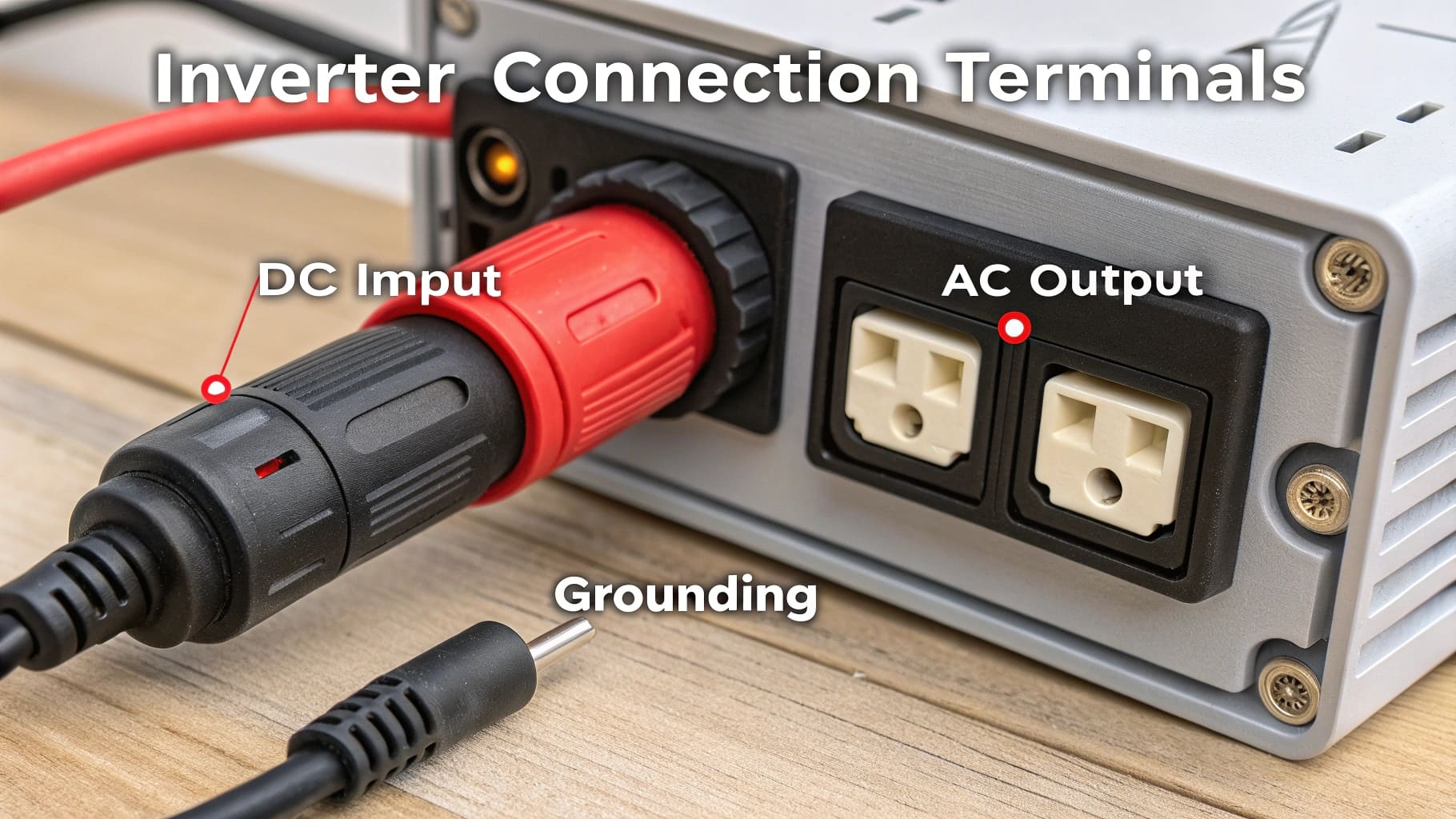

Схеми підключення інвертора 12 на 220.

Перш ніж переходити до "секретних" схем, давайте розглянемо основи. Правильне підключення – це запорука безпеки та ефективності.

Підключення до автомобільного акумулятора

Це найпростіший та найпоширеніший спосіб підключення автомобільного інвертора.

1. Пряме підключення до клем акумулятора:
   • Використовуйте спеціальні кабелі, які йдуть в комплекті з інвертором або купуються окремо. Вони повинні мати достатній перетин (товщину), щоб витримати струм, що проходить, без надмірного нагрівання. Для потужних інверторів (від 300 Вт) потрібні товсті кабелі.
   • Підключіть червоний кабель до плюсової (+) клеми акумулятора та до плюсової (+) клеми інвертора.
   • Підключіть чорний кабель до мінусової (-) клеми акумулятора та до мінусової (-) клеми інвертора.
   • Обов'язково встановіть запобіжник відповідного номіналу якомога ближче до плюсової клеми акумулятора. Це захистить систему від короткого замикання.
   • Послідовність: Спочатку підключіть інвертор до акумулятора, потім увімкніть інвертор, і тільки потім підключайте споживачі до інвертора.
2. Підключення через прикурювач: Цей спосіб підходить лише для малопотужних інверторів (до 150-200 Вт), оскільки проводка прикурювача не розрахована на великі струми і може перегоріти. Завжди перевіряйте максимальну потужність розетки прикурювача вашого авто.

Підключення до стаціонарного акумуляторного банку

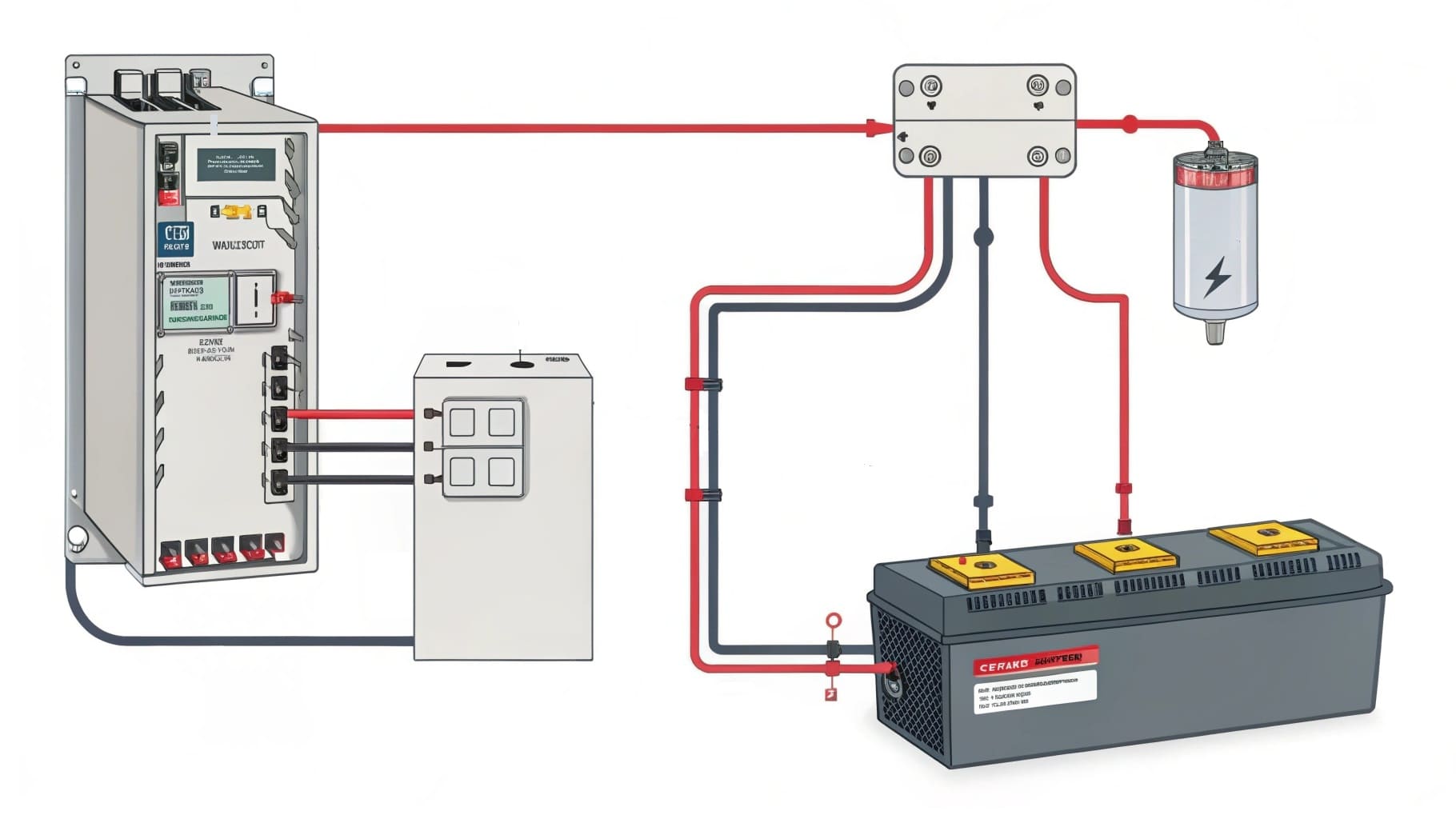

Схема підключення інвертора до акумулятора.

Ця схема підключення інвертора застосовується для резервного живлення в будинку чи на дачі, де є один або кілька акумуляторів великої ємності.

1. Використання потужних кабелів: Кабелі між акумулятором та інвертором повинні бути максимально короткими та мати дуже великий перетин, особливо для потужних інверторів (1000 Вт і вище), щоб мінімізувати втрати напруги та нагрів.
2. Автоматичні вимикачі та запобіжники: Встановлення автоматичних вимикачів на постійному та змінному струмі є обов'язковим. Це дозволить швидко відключити систему в разі потреби та захистить її від перевантажень.
3. Окремий зарядний пристрій: Акумуляторний банк потребує регулярної зарядки. Для цього використовується зовнішній зарядний пристрій, який може бути як окремим приладом, так і вбудованим в деякі моделі інверторів (гібридні інвертори).

Запобіжні заходи та правила безпеки

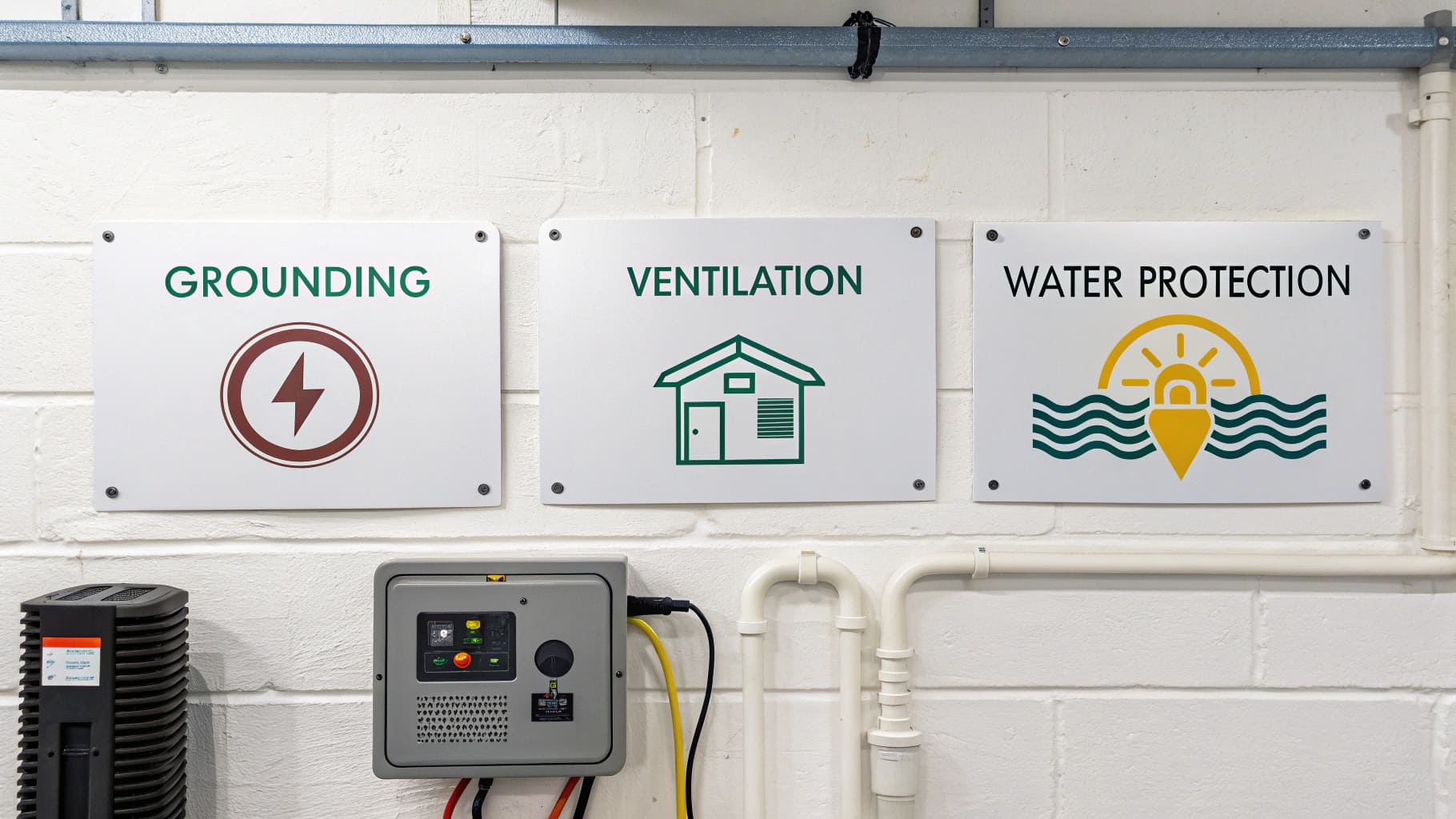

Запобіжні заходи при використанні інвертора.

• Вентиляція: Забезпечте достатню вентиляцію для інвертора, оскільки він виділяє тепло під час роботи. Не встановлюйте його в закритих, непровітрюваних шафах.
• Вологість: Уникайте потрапляння вологи на інвертор та його компоненти.
• Розташування: Розміщуйте інвертор на рівній, негорючій поверхні, подалі від легкозаймистих матеріалів.
• Правильна полярність: Завжди строго дотримуйтесь полярності підключення (+ до +, - до -). Неправильне підключення може призвести до поломки інвертора та акумулятора.
• Відключення: Перед відключенням приладів або самого інвертора відключіть спочатку інвертор, а потім фізично від'єднайте його від акумулятора.

"Секретні" схеми підключення інвертора 12 на 220: розширюємо можливості

Окрім базових схем, існують більш просунуті рішення, які дозволяють максимально ефективно використовувати інвертор 12 на 220 В.

Схема з автоматичним введенням резерву (АВР) для дому

Це одна з найкорисніших "секретних" схем для забезпечення безперебійного живлення в будинку. Вона дозволяє автоматично перемикати живлення критично важливих споживачів з основної мережі на інвертор 12 на 220 В у разі відключення електроенергії.

• Принцип роботи: Система АВР складається з двох контакторів або реле, які керуються спеціальним контролером. Коли є напруга в основній мережі, живлення йде від неї. Як тільки напруга зникає, контролер подає сигнал, і система автоматично перемикається на інвертор, який бере на себе живлення підключених приладів. Коли мережа з'являється, відбувається зворотне перемикання.
• Переваги: Повна автоматизація, миттєве перемикання (зазвичай менше 20 мс, що важливо для комп'ютерів та чутливої техніки), відсутність потреби вручну перемикати вилки.
• Особливості монтажу: Ця схема потребує кваліфікованого електрика, оскільки включає роботу з високою напругою та розведенням у будинку.

Оптимізовані схеми для сонячних панелей та вітрогенераторів

Для тих, хто прагне максимальної автономності, інтеграція інвертора 12 на 220 В з відновлюваними джерелами енергії – це наступний рівень.

• Сонячні панелі: Панелі генерують постійний струм, який через контролер заряду надходить до акумуляторів, а вже звідти – до інвертора. Контролер заряду захищає акумулятори від перезаряду та глибокого розряду, оптимізуючи процес зарядки.
• Вітрогенератори: Аналогічно сонячним панелям, вітрогенератор через відповідний контролер заряду живить акумулятори, а інвертор 12 на 220 перетворює струм для побутових потреб.
• Гібридні інвертори: Існують спеціальні гібридні інвертори, які поєднують функції інвертора, контролера заряду для сонячних панелей та зарядного пристрою для акумуляторів. Вони можуть працювати як в автономному режимі, так і в парі з центральною мережею.

Підключення кількох акумуляторів для збільшення часу автономної роботи

Якщо вам потрібен тривалий час автономної роботи, один акумулятор може бути недостатнім. Підключення кількох акумуляторів може значно збільшити час роботи інвертора 12 на 220 В.

• Паралельне підключення: Збільшує загальну ємність системи, зберігаючи при цьому ту саму напругу (12В). Наприклад, два акумулятори по 100 Аг, підключені паралельно, дадуть загальну ємність 200 Аг при 12В. Плюси підключаються до плюсів, мінуси до мінусів.
• Послідовне підключення: Збільшує загальну напругу, зберігаючи ту саму ємність. Це потрібно для інверторів, які працюють з напругою 24В, 48В тощо. Наприклад, два акумулятори по 12В 100 Аг, підключені послідовно, дадуть 24В 100 Аг. Мінус першого акумулятора підключається до плюса другого.
• Балансування акумуляторів: При підключенні кількох акумуляторів, особливо в послідовну систему, рекомендується використовувати балансири. Вони вирівнюють напругу на кожному акумуляторі, запобігаючи перезаряду або глибокому розряду окремих елементів, що значно подовжує термін служби всього акумуляторного банку. На жаль, знову не вдається згенерувати зображення. Продовжуємо з текстовим контентом.

Забезпечення чистої синусоїди: додаткові фільтри та стабілізатори

Навіть якщо ваш інвертор 12 на 220 В позиціонується як "чиста синусоїда", іноді для особливо чутливої техніки (наприклад, професійне аудіообладнання, деякі медичні прилади) може знадобитися додаткове очищення сигналу або його стабілізація.

• Фільтри: Спеціальні фільтри (наприклад, мережеві фільтри з функцією придушення перешкод) можуть допомогти згладити дрібні спотворення сигналу.
• Стабілізатори напруги: Хоча інвертор сам по собі забезпечує певну стабілізацію, зовнішній стабілізатор може бути корисним, якщо вихідна напруга інвертора нестабільна або прилади дуже чутливі до її коливань. Це особливо актуально, якщо ви використовуєте інвертор в умовах сильних навантажень або нестабільної роботи акумулятора.

Поради з експлуатації та подовження терміну служби інвертора

Щоб ваш інвертор 12 на 220 В служив довго та надійно, дотримуйтесь цих простих правил:

• Регулярна перевірка з'єднань: Періодично перевіряйте надійність підключення кабелів до акумулятора та інвертора. Слабі контакти призводять до нагріву та втрат потужності.
• Очищення від пилу: Регулярно очищайте вентиляційні отвори та корпус інвертора від пилу. Пил може перешкоджати охолодженню та призводити до перегріву.
• Дотримання температурного режиму: Експлуатуйте інвертор у межах рекомендованого виробником температурного діапазону. Перегрів або сильне охолодження може скоротити термін його служби.
• Правильна зарядка/розрядка акумуляторів: Не допускайте глибокого розряду акумуляторів. Більшість інверторів мають захист від низької напруги, але краще не доводити до його спрацювання. Заряджайте акумулятори якісними зарядними пристроями.
• Відповідність навантаження: Не перевищуйте номінальну потужність інвертора. Це може призвести до його поломки або спрацювання захисту.

Висновок

Інвертор 12 на 220 В – це надзвичайно корисний та універсальний пристрій, який може забезпечити вам енергетичну незалежність у будь-якій ситуації. Від автомобіля до резервного живлення будинку – його можливості вражають.

Ми розглянули не тільки базові, а й "секретні" схеми підключення інвертора 12 на 220, включаючи інтеграцію з системами АВР, сонячними панелями та використання кількох акумуляторів. Пам'ятайте, що правильний вибір потужності інвертора, типу синусоїди та дотримання правил безпеки є ключовими для його ефективної та довговічної роботи.
