Інвертор напруги: як вибрати перетворювач для дому
Сучасне життя критично залежить від стабільного електропостачання, проте аварійні вимкнення та нестабільність мережі часто застають зненацька. Для забезпечення автономності побутової техніки, систем опалення та гаджетів першочерговим завданням стає організація надійного резервного живлення. Головним елементом такої системи виступає спеціалізований перетворювач струму.
Багато початківців стикаються з проблемою вибору правильного обладнання, не розуміючи різниці між існуючими модифікаціями. Спроба підключити чутливу електроніку до першого ліпшого пристрою може завершитися виходом її з ладу. Тому перед покупкою важливо чітко розібратися у принципах роботи, ключових характеристиках та класифікації систем перетворення енергії.
Цей детальний гід допоможе вам розібратися, як функціонує сучасний інвертор напруги, які завдання він вирішує та на які параметри слід звертати увагу. Ми детально розберемо технологічні нюанси, щоб ви змогли самостійно обрати оптимальну модель для дому, офісу чи автомобіля, забезпечивши тривалу та безпечну роботу ваших електроприладів.
Що таке інвертор напруги та як він працює
Основне завдання будь-якого інвертора полягає у трансформації електричного струму з одного виду в інший. Акумуляторні батареї накопичують і віддають постійний струм (DC) з номіналом 12, 24 або 48 Вольт. Проте абсолютна більшість побутових приладів, освітлювальних контурів та зарядок розрахована на споживання змінного струму (AC) із напругою 220-230 Вольт та частотою 50 Герц.
Процес перетворення базується на використанні потужних напівпровідникових ключів (транзисторів) та мікропроцесорного керування. Електроніка з високою частотою перемикає напрямок струму, імітуючи коливання, характерні для стаціонарної електричної мережі. Моделі високого класу додатково оснащуються трансформаторами та фільтрами для згладжування вихідного сигналу.
Чому інвертор напруги необхідний для автономного живлення
Без цього пристрою неможливо побудувати жодну повноцінну систему енергонезалежності на базі акумуляторів. Він виступає сполучною ланкою між накопичувачем енергії та кінцевим споживачем, забезпечуючи правильні параметри живлення. Використання якісного перетворювача гарантує, що ваші холодильники, котли опалення та комп'ютери працюватимуть у звичному режимі навіть за повної відсутності світла в магістральній мережі.
Дозволяє живити стандартну побутову техніку 220V від звичайних автомобільних або спеціалізованих LiFePO4 акумуляторів у будь-яких умовах.
Сучасні пристрої інтегрують у собі модулі захисту від перевантаження, короткого замикання, перегріву та критичного розряду батареї.

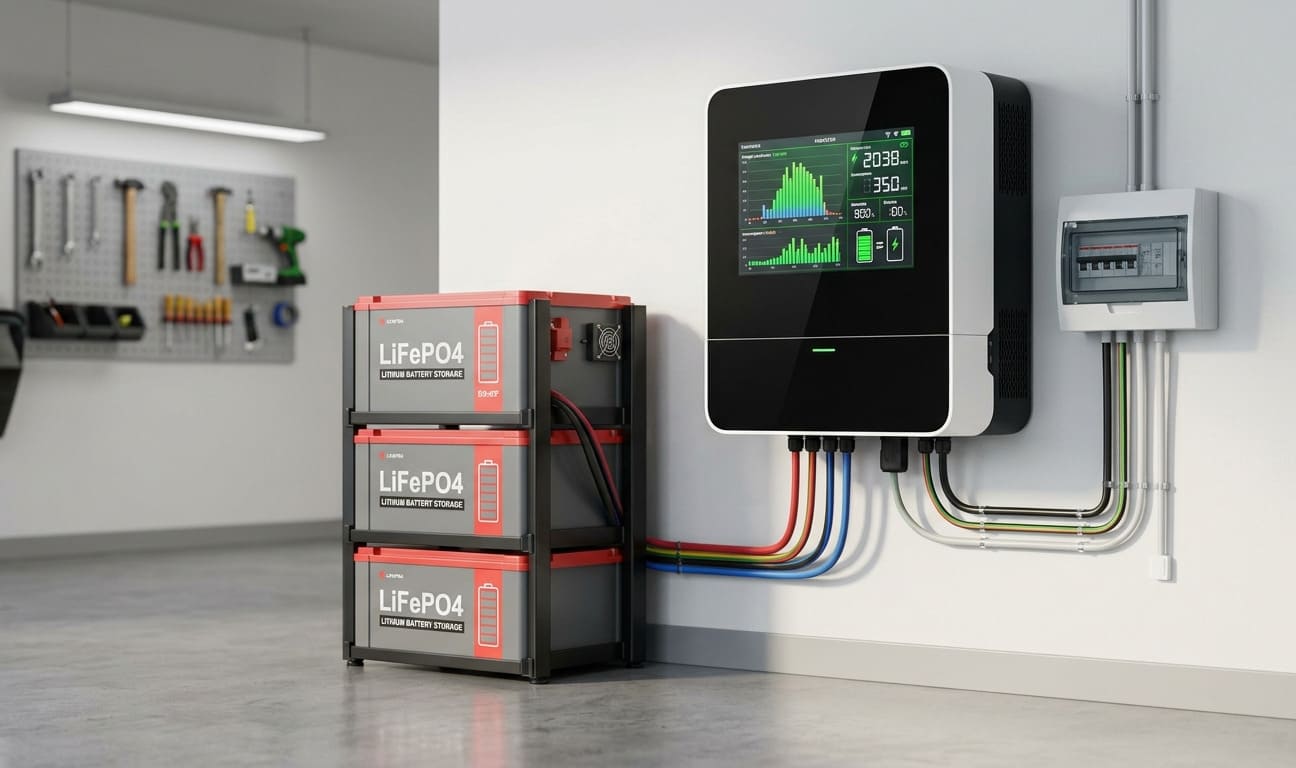

Гібридний інвертор напруги в системі резервного живлення будинку
Класифікація пристроїв за типом вихідної синусоїди
Головним критерієм розділення перетворювачів є форма графіку вихідної напруги. На ринку представлені пристрої з правильною (чистою) синусоїдою та модифікованою (апроксимованою) синусоїдою. Чиста синусоїда повністю ідентична струму у стаціонарній розетці, що є критично важливим для багатьох типів домашньої техніки.
Ідеальна форма струму для циркуляційних насосів, газових котлів, медичного обладнання та приладів з електродвигунами.
Має ступінчастий графік. Підходить для простих споживачів: ТЕНів, ламп розжарювання, імпульсних блоків живлення ноутбуків.
Поєднують функції інвертора, мережевого зарядного пристрою та контролера сонячних батарей з інтелектуальним керуванням.
Головні технічні характеристики для правильного вибору
При виборі пристрою першочергово оцінюють його номінальну та пікову потужність. Номінальна потужність показує довготривале навантаження, яке пристрій здатний витримувати годинами. Пікова (пускова) потужність зазвичай у два рази вища за номінальну і призначена для компенсації короткочасних високих струмів, що виникають під час запуску компресорів холодильників або насосів.
| Тип інвертора | Вхідна напруга (DC) | Форма синусоїди | Рекомендована сфера застосування |
|---|---|---|---|
| Автомобільний (компактний) | 12V | Модифікована / Чиста | Зарядка гаджетів, ноутбуків, дрібний електроінструмент |
| Для резервного живлення будинку | 12V / 24V | Чиста синусоїда | Газові та твердопаливні котли, холодильники, освітлення |
| Гібридний сонячний | 24V / 48V | Чиста синусоїда | Повна автономія приватних будинків, сонячні станції |
- Вхідна напруга АКБ: Перетворювач має суворо відповідати вольтажу акумуляторної збірки (12V, 24V або 48V).
- Струм заряджання: Потужність вбудованого зарядного модуля визначає, як швидко система відновить ємність АКБ після появи мережі.
- Швидкість перемикання (UPS): Для безперебійної роботи комп'ютерів цей показник не повинен перевищувати 10-20 мілісекунд.
Як правильно підключити та експлуатувати інвертор напруги
Безпека та довговічність системи безпосередньо залежать від дотримання правил монтажу та комутації. Користувачам слід використовувати лише комплектні силові кабелі відповідного перерізу. Оскільки струми на низьковольтній стороні (від АКБ до інвертора) можуть досягати сотень ампер, будь-яке послаблення контактів або заниження перерізу дроту призведе до критичного нагріву та займання.
Місце для встановлення має бути сухим, захищеним від прямого сонячного проміння та добре вентильованим. Активна система охолодження пристрою (вентилятори) потребує вільного простору навколо корпусу для ефективного відведення тепла. Не допускається монтаж у закритих глухих нішах або поблизу легкозаймистих матеріалів.

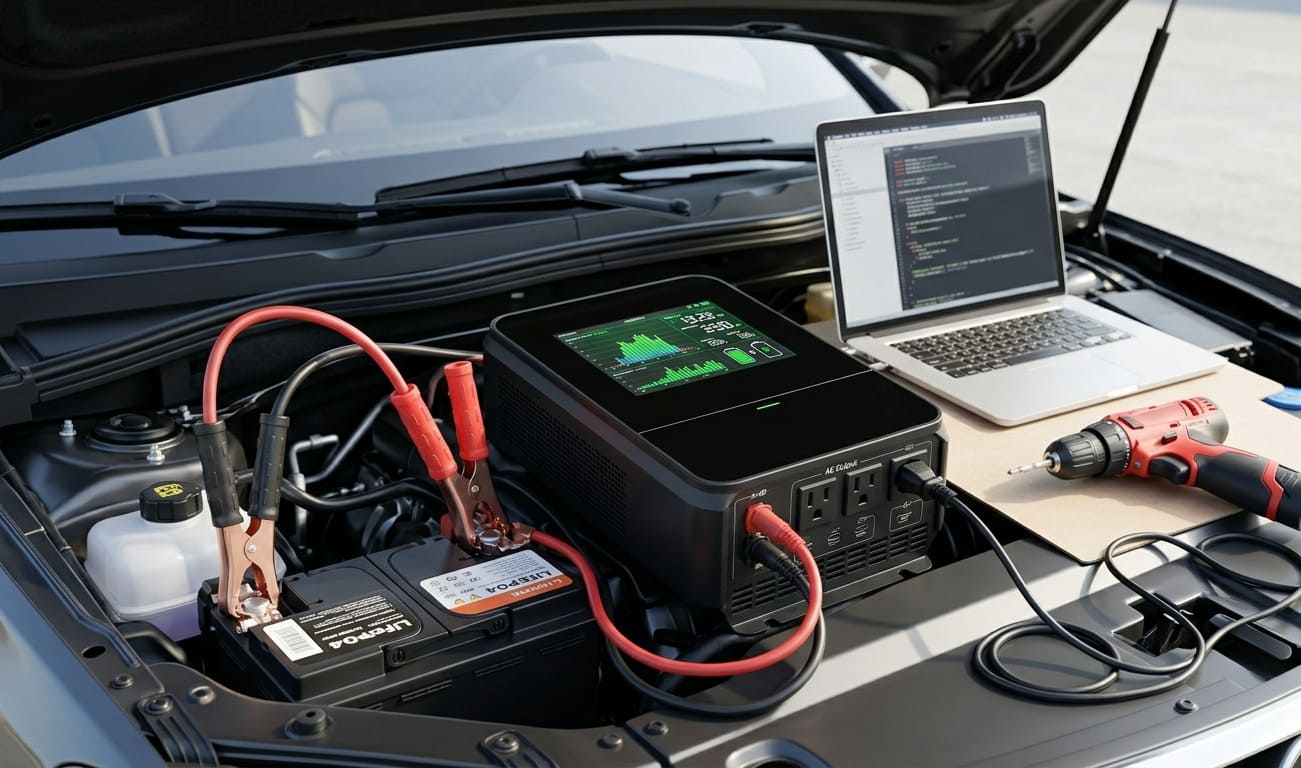

Автомобільний інвертор напруги підключений до акумулятора
Помилки при розрахунку ємності акумуляторної батареї
Типова помилка початківців — придбання потужного інвертора на 3 кВт та підключення його до старого автомобільного акумулятора ємністю 60 Ah. За високого навантаження струм розряду буде настільки великим, що звичайний стартерний акумулятор втратить напругу за лічені хвилини та швидко вийде з ладу через глибокий розряд. Систему необхідно балансувати.
Для кожних 500 Вт постійного навантаження рекомендується мати мінімум 100 Ah ємності при напрузі 12V (для AGM/GEL).
Літій-залізо-фосфатні батареї ідеально тримають високі струми розряду без падіння напруги та витримують понад 4000 циклів.
Налаштовуйте нижній поріг вимкнення пристрою, щоб не пошкодити внутрішню структуру підключених акумуляторів.
Чому варто купити сертифіковане обладнання в АКУМУЛЯТОР-Центр
Купуючи техніку в нашому спеціалізованому магазині, ви отримуєте повністю протестоване та адаптоване під українські реалії обладнання. Ми надаємо офіційну гарантію на всі моделі, забезпечуємо професійний підбір сумісних акумуляторів та безкоштовно консультуємо щодо схем підключення для об'єктів будь-якої складності.
Правильний алгоритм розрахунку сумарної потужності споживачів
Перед покупкою складіть список усіх приладів, які плануєте живити одночасно. Додайте їхні номінальні потужності (вказані на шильдиках). Обов'язково врахуйте пускові струми приладів з двигунами (помпи, холодильники), помноживши їхнє номінальне споживання на 2.5-3. Отримана сума з запасом у 20-30% і буде необхідною потужністю вашого майбутнього обладнання.
- Крок 1: Випишіть потужність критично важливих приладів (освітлення, роутер, котел).
- Крок 2: Визначте пристрій з найбільшим пусковим струмом та додайте цей піковий показник до загальної суми.
- Крок 3: Оберіть модель перетворювача, номінальна потужність якої перекриває отримане значення.
Особливості експлуатації в зимовий період
За низьких температур хімічні процеси в акумуляторах уповільнюються, що призводить до тимчасового зниження їхньої ефективної ємності. Якщо ваша система резервного живлення встановлена у неопалюваному приміщенні, враховуйте цей фактор при плануванні часу автономної роботи та не допускайте повного замерзання електроліту в розряджених блоках.
Часті питання про автомобільні та стаціонарні перетворювачі
Ні, категорично не рекомендується. Циркуляційні насоси та електронні плати керування сучасних газових котлів потребують виключно чистої синусоїди. На модифікованій синусоїді насос буде сильно гудіти, перегріватися і швидко вийде з ладу, а плата котла може видати помилку підпалу.
Найкращим вибором є LiFePO4 (літій-залізо-фосфатні) або спеціалізовані свинцево-кислотні AGM / GEL акумулятори. Вони герметичні, не виділяють небезпечних газів у приміщенні та розраховані на роботу в режимі глибокого циклічного розряду, на відміну від звичайних автомобільних АКБ.
Номінальна потужність — це максимум, який пристрій може видавати в безперервному довготривалому режимі. Пікова потужність — це здатність витримувати наднавантаження протягом 1-3 секунд, що необхідно для компенсації високих пускових струмів під час старту двигунів або компресорів.
Гібридна модель поєднує в одному корпусі класичний перетворювач, потужний зарядний пристрій від мережі та контролер сонячних панелей (MPPT). Він вміє миттєво перемикати напрямки енергії, підмішувати струм від сонця до мережі та працювати в повністю автоматичному режимі ДБЖ.
Звуковий сигнал є системою оповіщення. Найчастіше він вказує на критичне падіння напруги на акумуляторі (АКБ розрядився), перевищення допустимої потужності підключеного навантаження або внутрішній перегрів пристрою через недостатню вентиляцію.
Тільки якщо у вашій моделі конструктивно передбачено функцію зарядного пристрою (моделі класу UPS/ДБЖ або гібридні). Прості автомобільні перетворювачі працюють лише в один бік — від АКБ до споживача — і самі заряджати акумулятор не вміють.
Переріз залежить від потужності. Для системи 12V потужністю 1000 Вт струм може перевищувати 90 Ампер, тому потрібен мідний кабель перерізом не менше 16-25 мм². Заниження перерізу призведе до сильного падіння напруги та розігріву дротів.
Буде, якщо пристрій має чисту синусоїду та достатню пікову потужність. Компресор холодильника при номінальній роботі в 150-200 Вт у момент старту потребує до 1200-1500 Вт. Перетворювач повинен без проблем витримувати такі пускові кидки струму.
Це час (у мілісекундах), за який пристрій переходить на живлення від АКБ при зникненні світла. Для чутливої комп'ютерної техніки та роутерів цей показник має бути меншим за 10-20 мс, інакше техніка буде перезавантажуватися.
Категорично заборонено! Схема "вилка-вилка" є смертельно небезпечною. Якщо ви забудете вимкнути вхідний автомат будинку і в мережі з'явиться зустрічна напруга, пристрій миттєво згорить, а також існує високий ризик ураження струмом або пожежі.
Сучасний LED-телевізор споживає близько 100 Вт. Акумулятор 12V 100 Ah зберігає приблизно 1200 Вт*г енергії. З урахуванням ККД перетворювача (~90%), телевізор зможе безперервно працювати близько 10-11 годин (за умови повного розряду АКБ).
Так, заземлення корпусу є обов'язковою вимогою безпеки для всіх стаціонарних моделей. Це захищає користувача від ураження статичною електрикою або струмом витоку у разі пошкодження внутрішньої ізоляції підключених приладів.
