Схема підключення інвертора до мережі: повний гайд

Багато хто вважає, що підключити інвертор — це просто накинути «крокодили» на клеми АКБ. Саме через такий підхід сервісні центри завалені згорілими приладами. Якщо ви хочете побудувати надійну систему, яка не розплавить ізоляцію та не знищить дорогий акумулятор за один сезон, цей технічний розбір для вас.

1. Розрахунок перетину кабелю: чому комплектні дроти — це лотерея

Комплектні кабелі бюджетних інверторів часто мають занижений перетин. При напрузі 12В кожен додатковий метр дроту — це величезні втрати.

Технічне правило: Падіння напруги на ділянці АКБ-Інвертор не має перевищувати 2-3%.

Для розрахунку перетину мідного дроту використовуйте формулу:

S = (2 * L * I * 0.0175) / ΔU, де:

• S — перетин (мм.кв.);
• L — довжина кабелю в один бік (м);
• I — максимальний струм (А);
• ΔU — допустиме падіння напруги (В).

Порада від експертів: Якщо потужність інвертора понад 2 кВт, переходьте на систему 24В або 48В. Це дозволить у 2 або 4 рази знизити силу струму та використовувати тонші, безпечніші кабелі.

2. Типи акумуляторів та налаштування відсічки

Інвертор потрібно «подружити» з вашим акумулятором. Неправильний поріг відключення (Low Voltage Cutoff) вб'є АКБ:

• Свинцево-кислотні (AGM / GEL): Не можна розряджати нижче 10.5В (під навантаженням). Оптимально — зупинятися на 11.5В.
• LiFePO4: Тримають напругу стабільно до самого кінця (близько 12.8В-13В), але потребують миттєвого відключення при 10В на рівні BMS.

3. Чиста синусоїда vs Модифікована: що ви насправді підключаєте

Якщо ви плануєте підключити інвертор для роботи циркуляційного насоса котла або холодильника, вам потрібна ТІЛЬКИ "чиста синусоїда" (Pure Sine Wave).

• Модифікований синус змушує двигуни перегріватися і гудіти. Це призводить до міжвиткового замикання в обмотках.
• Пускові струми: Пам'ятайте, що компресор холодильника в момент старту споживає в 5-7 разів більше номіналу. Інвертор на 1000 Вт може піти в захист при спробі запустити старий "Дніпро".

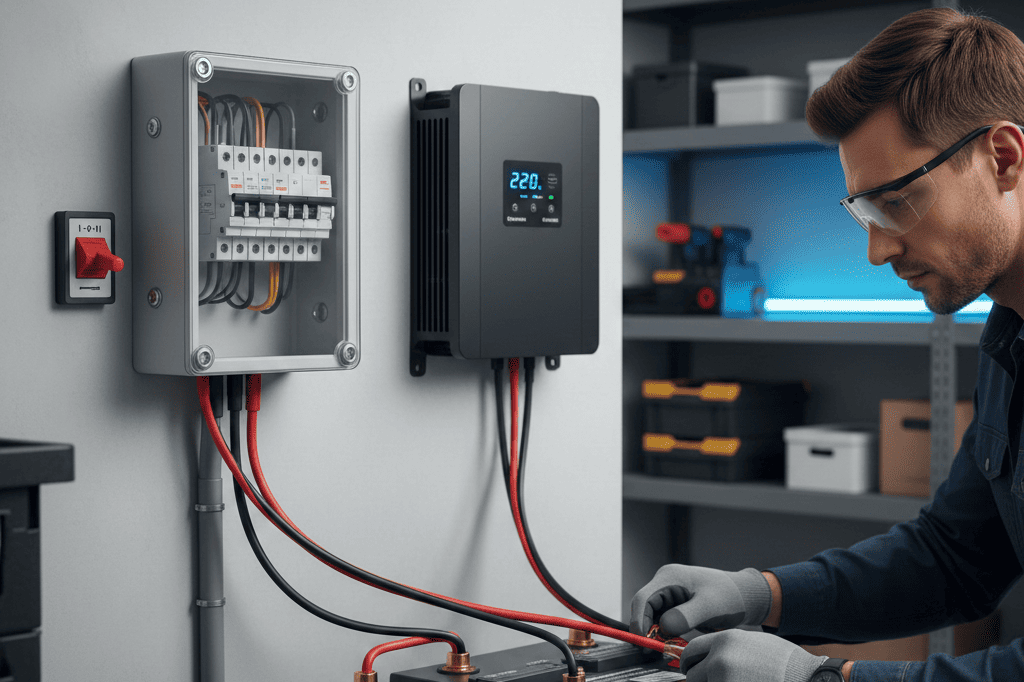

4. Інтеграція в електромережу будинку: схема "Zero Risk"

Найбільша помилка — підключення інвертора до розетки в стіні. Це створює зустрічні струми.

Правильна схема:

1. Двополюсний автоматичний вимикач (або I-0-II перемикач) на вході.
2. Розрив і фази, і нуля від міської мережі.
3. Заземлення корпусу інвертора до загального контуру будинку.

5. Порядок запуску системи

Щоб уникнути іскріння при першому підключенні (зарядка вхідних конденсаторів інвертора):

1. Підключіть мінусову клему.
2. Короткочасно торкніться плюсової клеми через потужний резистор (якщо є) або просто впевненим швидким рухом затисніть її.
3. Тільки після цього вмикайте кнопку живлення на пристрої.
