Занулить: повний гайд

У сучасному світі, де енергетична незалежність стає не просто трендом, а життєвою потребою, інвертори – ключовий елемент багатьох електросистем. Вони перетворюють постійний струм на змінний, забезпечуючи живлення наших домівок, офісів та різноманітних пристроїв. Однак, разом із зростанням популярності інверторних систем, зростають і ризики, пов'язані з електричною безпекою. Неналежне підключення, ігнорування базових норм та правил може призвести до серйозних наслідків – від пошкодження дороговартісного обладнання до загрози життю через ураження електричним струмом. Саме тому, питання занулення інвертора є не просто технічним нюансом, а фундаментом для забезпечення безпеки понад усе. Ця стаття допоможе вам зрозуміти, що таке занулення, чому воно таке важливе, чим відрізняється від заземлення, і як правильно його виконати, щоб убезпечити себе та свою електросистему.

Що таке занулення інвертора

Занулення інвертора – це навмисне електричне з'єднання металевих неструмопровідних частин електроустановки (які можуть опинитися під напругою у разі пошкодження ізоляції) з нульовим робочим провідником (N-провідником) джерела струму. Головна мета занулення – це забезпечення швидкого та безпечного відключення пошкодженої ділянки мережі у разі виникнення короткого замикання на корпус.

Принцип дії занулення

Уявіть ситуацію: ізоляція дроту всередині інвертора пошкодилася, і фазний провід випадково торкнувся металевого корпусу пристрою. Без занулення корпус виявиться під небезпечною напругою. Якщо людина доторкнеться до такого корпусу, струм пройде через її тіло до землі, спричинивши ураження.

Коли ж інвертор занулений, металевий корпус через нульовий робочий провідник з'єднаний із заземленою нейтраллю трансформатора на підстанції. У випадку витоку струму на корпус виникає режим короткого замикання. Струм короткого замикання, який набагато перевищує робочий, призводить до спрацювання захисних пристроїв – автоматичних вимикачів або плавких запобіжників. Вони миттєво відключають пошкоджену ділянку від електромережі, усуваючи небезпеку ураження електричним струмом та запобігаючи пожежі.

Мета занулення

Основними функціями занулення є:

• Зниження напруги до безпечного рівня: При короткому замиканні на корпус, напруга на ньому різко падає до значень, безпечних для людини, до моменту спрацювання захисту.
• Забезпечення спрацювання захисту: Створення достатньо великого струму короткого замикання для спрацювання автоматичних вимикачів або інших захисних апаратів.

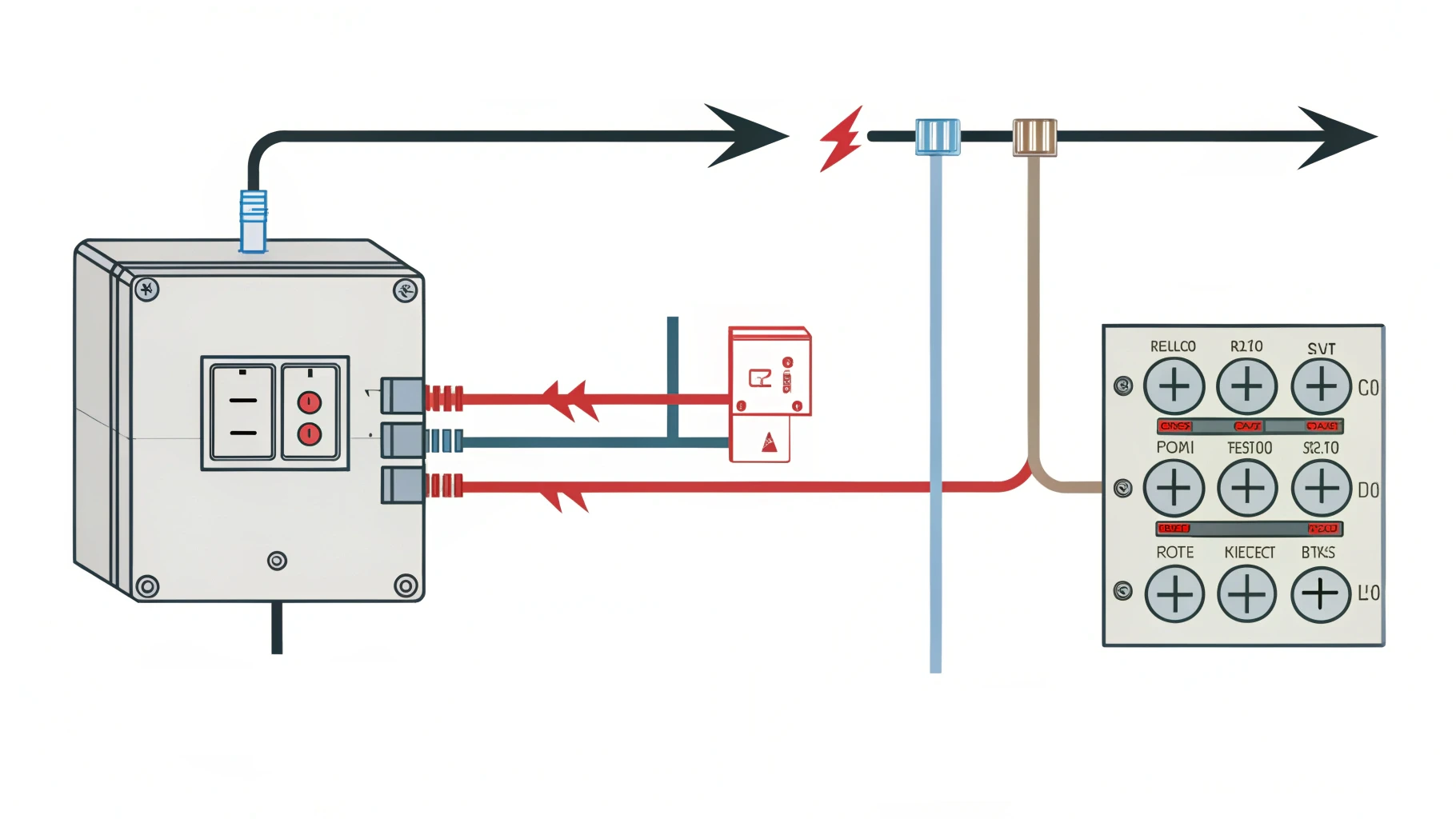

Спрощена схема, що ілюструє принцип занулення інвертора, показуючи з'єднання металевого корпусу інвертора з нульовим проводом, а також шлях струму короткого замикання, що призводить до спрацьовування автоматичного вимикача

Занулення vs. заземлення інвертора: ключові відмінності

Хоча терміни "занулення" та "заземлення" часто вживаються разом і стосуються електробезпеки, вони позначають різні принципи та мають різне призначення. Розуміння цієї різниці є критично важливим для правильної організації електромережі та забезпечення безпеки.

Заземлення

Заземлення інвертора – це навмисне електричне з'єднання будь-якої точки електроустановки або обладнання з пристроєм заземлення. Пристрій заземлення складається із заземлювача (металевого провідника або групи провідників, що перебувають у контакті із землею) та заземлювального провідника, що з'єднує електроустановку із заземлювачем.

Призначення заземлення:

• Захист від ураження електричним струмом: У випадку виникнення напруги на корпусі обладнання (наприклад, через пошкодження ізоляції), заземлення відводить цей струм безпосередньо в землю, запобігаючи протіканню струму через тіло людини.
• Захист від перенапруг: Відведення надлишкової напруги (наприклад, від блискавки або комутаційних перенапруг) у землю.
• Стабілізація напруги: Заземлення допомагає підтримувати стабільну напругу в мережі.

Занулення

Як ми вже згадували, занулення – це з'єднання металевих неструмопровідних частин інвертора з нульовим робочим провідником джерела струму. Його основна функція полягає в тому, щоб у разі короткого замикання фази на корпус створити потужний струм, який швидко викличе спрацювання автоматичного вимикача або іншого захисного апарату. Тобто занулення не відводить струм у землю, а "допомагає" вимкнути живлення.

Порівняльна таблиця

Коли застосовується занулення, а коли – заземлення

У сучасних електроустановках найчастіше застосовуються системи із заземленою нейтраллю трансформатора та розділеними провідниками PE (захисний заземлювальний) та N (робочий нульовий) – це системи типу TN-S та TN-C-S. У таких системах обидва принципи – і заземлення, і занулення – працюють разом для максимальної безпеки. Заземлення (PE-провідник) забезпечує захист від витоку струму та перенапруг, а занулення (з'єднання корпусу з PE-провідником, який у свою чергу занулений до нейтралі джерела) – швидке відключення при короткому замиканні на корпус.

Чи потрібно занулювати інвертор: законодавчі та практичні аспекти

Відповідь на запитання "чи потрібно занулювати інвертор?" є однозначною: так, потрібно. Це не просто рекомендація, а життєво важлива вимога, що диктується як нормативними документами, так і здоровим глуздом, адже мова йде про вашу безпеку.

Нормативні вимоги

В Україні основні вимоги до електроустановок, включно із зануленням та заземленням, регламентуються Правилами улаштування електроустановок (ПУЕ). Згідно з цими правилами, всі металеві неструмопровідні частини електрообладнання, які можуть опинитися під напругою внаслідок пошкодження ізоляції, мають бути надійно заземлені або занулені. Для систем із глухозаземленою нейтраллю трансформатора (більшість сучасних міських та промислових мереж) занулення є обов'язковим заходом захисту.

Ці норми створені на основі багаторічного досвіду та спрямовані на мінімізацію ризиків ураження електричним струмом та виникнення пожеж. Ігнорування цих вимог є прямим порушенням техніки безпеки та законодавства.

Ризики ігнорування занулення

Наслідки неправильного або відсутнього занулення можуть бути катастрофічними:

• Ураження електричним струмом: Найсерйозніший ризик. Якщо корпус інвертора виявиться під напругою, а людина доторкнеться до нього, струм пройде через її тіло, що може призвести до важких травм або навіть смерті.
• Пожежа: Коротке замикання на корпус без належного занулення може призвести до перегріву провідників, іскріння та, як наслідок, до займання.
• Пошкодження обладнання: Неконтрольовані струми можуть пошкодити не тільки сам інвертор, але й підключену до нього техніку.
• Відмова захисних пристроїв: Без занулення автоматичні вимикачі або запобіжники можуть просто не спрацювати при виникненні небезпечної ситуації, оскільки струм короткого замикання буде недостатнім.

Коли занулення є критично важливим

Занулення інвертора є критично важливим у таких випадках:

• Підключення до загальної електромережі: Особливо у багатоквартирних будинках або приватних будинках, підключених до централізованої мережі із заземленою нейтраллю.
• Використання в системах резервного живлення: Інвертори, що працюють у парі з акумуляторами або генераторами, також потребують належного занулення для безпеки.
• Для інверторів високої потужності: Чим потужніший інвертор, тим вищі ризики при його неправильному підключенні.
• При використанні металевих корпусів: Будь-яке обладнання з металевим корпусом, яке може стати струмопровідним у разі несправності.

Як правильно виконати занулення інвертора: покроковий алгоритм

Правильне виконання занулення інвертора – це запорука його безпечної та довготривалої роботи. Цей процес вимагає уваги до деталей та дотримання норм.

Підготовчі роботи

1. Вимкніть живлення: Перед початком будь-яких робіт з електроустановками обов'язково повністю знеструмте об'єкт. Перевірте відсутність напруги індикатором.
2. Ознайомтеся з документацією: Уважно вивчіть інструкцію до вашого інвертора. Виробник завжди вказує вимоги до заземлення та занулення.
3. Перевірте електромережу: Визначте тип системи заземлення у вашій будівлі (TN-C, TN-S, TN-C-S). Це критично важливо для вибору правильної схеми підключення.
4. Підготуйте інструменти та матеріали: Вам знадобляться відповідні провідники (мідні, переріз відповідно до навантаження), клеми, інструменти для зачищення дротів, викрутки тощо.

Вибір схеми занулення

В Україні найчастіше зустрічаються три основні системи заземлення, які впливають на спосіб занулення:

• Система TN-C (стара): Нульовий робочий (N) та захисний (PE) провідники об'єднані в одному провіднику – PEN-провіднику. Ця система вважається найменш безпечною, і її модернізація (перехід до TN-C-S або TN-S) є рекомендованою. Якщо у вас така система, занулення інвертора передбачає пряме підключення до PEN-шини або відповідної клеми, але це вимагає особливої обережності та часто супроводжується додатковими захисними заходами (наприклад, установкою УЗО).
• Система TN-S (сучасна): Нульовий робочий (N) та захисний (PE) провідники розділені по всій довжині мережі, починаючи від трансформаторної підстанції. Це найбільш безпечна та рекомендована система. Занулення інвертора в даному випадку здійснюється шляхом підключення його металевого корпусу до окремого захисного PE-провідника.
• Система TN-C-S (комбінована): PEN-провідник розділяється на PE та N безпосередньо у ввідному щитку будівлі або ближче до споживача. Ця система є поширеним рішенням для модернізації старих мереж. При зануленні інвертора його корпус підключається до PE-шини, до якої приєднано розділений PEN-провідник. Саме ця схема є найпоширенішою та рекомендованою для більшості випадків підключення інверторів у сучасних умовах.

Підключення

1. З'єднання корпусу інвертора: Знайдіть на корпусі інвертора спеціальну клему або гвинт для підключення захисного заземлення (зазвичай позначено символом заземлення ⏚). Підключіть до цієї клеми захисний провідник (PE).
2. Підключення PE-провідника:
   • Для системи TN-S: PE-провідник від інвертора підключається до окремої заземлювальної шини (PE-шини) у вашому розподільчому щитку.
   • Для системи TN-C-S: PE-провідник від інвертора також підключається до PE-шини в розподільчому щитку, яка, у свою чергу, з'єднана з PEN-провідником, що приходить від підстанції. Важливо, щоб PEN-провідник був розділений на PE та N до місця підключення інвертора.
   • Важливо: Ніколи не підключайте захисний провідник безпосередньо до робочого нульового провідника (N) після його розділення, якщо ви не впевнені в правильності та надійності такого рішення відповідно до ПУЕ.
3. Перетин провідників: Перетин захисного провідника (PE) має бути не меншим за перетин фазних провідників.

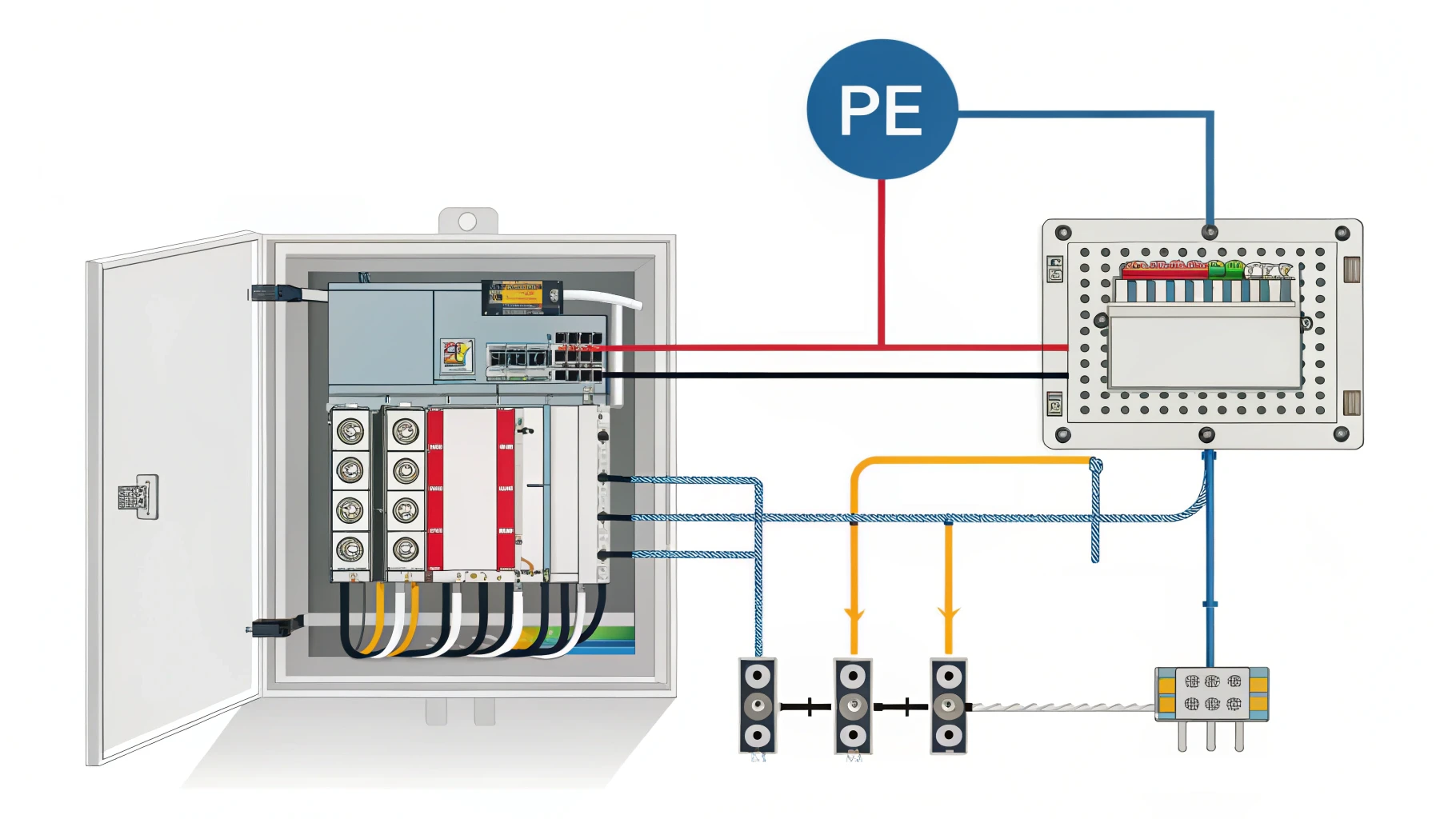

Наочна і детальна схема, що показує правильне підключення занулення інвертора в електричній системі TN-C-S, з виділенням провідників PE і N та головного розподільчого щита.

Використання додаткових захисних пристроїв

Правильне занулення становить основу, але для максимальної безпеки необхідно використовувати додаткові захисні пристрої:

• Пристрій захисного відключення (ПЗВ) / Захисне відключення (УЗО): ПЗВ – це один з найважливіших елементів захисту від ураження електричним струмом. Він реагує на витік струму (навіть незначний, який може виникнути при дотику до корпусу під напругою) і миттєво відключає живлення. Встановлення ПЗВ є вкрай рекомендованим, особливо для інверторних систем, що живлять побутові споживачі.
• Диференційні автомати: Це комбіновані пристрої, які поєднують функції автоматичного вимикача (захист від короткого замикання та перевантаження) та ПЗВ (захист від витоку струму). Вони забезпечують комплексний захист.

Тестування та перевірка

Після виконання всіх робіт обов'язково проведіть тестування:

1. Візуальний огляд: Переконайтеся у надійності всіх з'єднань, відсутності оголених проводів.
2. Перевірка ізоляції: За допомогою спеціальних приладів (мегомметра) перевірте опір ізоляції.
3. Перевірка спрацювання захисту: Створіть контрольне коротке замикання (імітацію) для перевірки спрацювання автоматичних вимикачів та ПЗВ. Цю перевірку повинен виконувати тільки кваліфікований фахівець!

Особливості занулення різних типів інверторів

Хоча загальні принципи занулення інвертора залишаються незмінними, існують певні нюанси залежно від типу інвертора та його призначення.

Занулення для сонячних інверторів

Сонячні інвертори є серцем фотоелектричних систем. Вони перетворюють постійний струм від сонячних панелей на змінний для живлення побутових приладів або для продажу в мережу.

• Особливості: Сонячні інвертори, особливо мережеві (on-grid) та гібридні, підключаються до загальної електромережі. Тому їх занулення має відповідати вимогам до занулення всієї електроустановки будинку, використовуючи ті ж PE та N провідники.
• Подвійний захист: Важливо забезпечити заземлення самих сонячних панелей та їх металевих конструкцій, а також занулення корпусу інвертора. Це забезпечує максимальний захист від ураження струмом і блискавки.
• Гальванічна розв'язка: Деякі сонячні інвертори мають гальванічну розв'язку між стороною постійного струму (DC) і змінним струмом (AC), що може впливати на схему заземлення/занулення DC-сторони. Слід завжди дотримуватися інструкцій виробника.

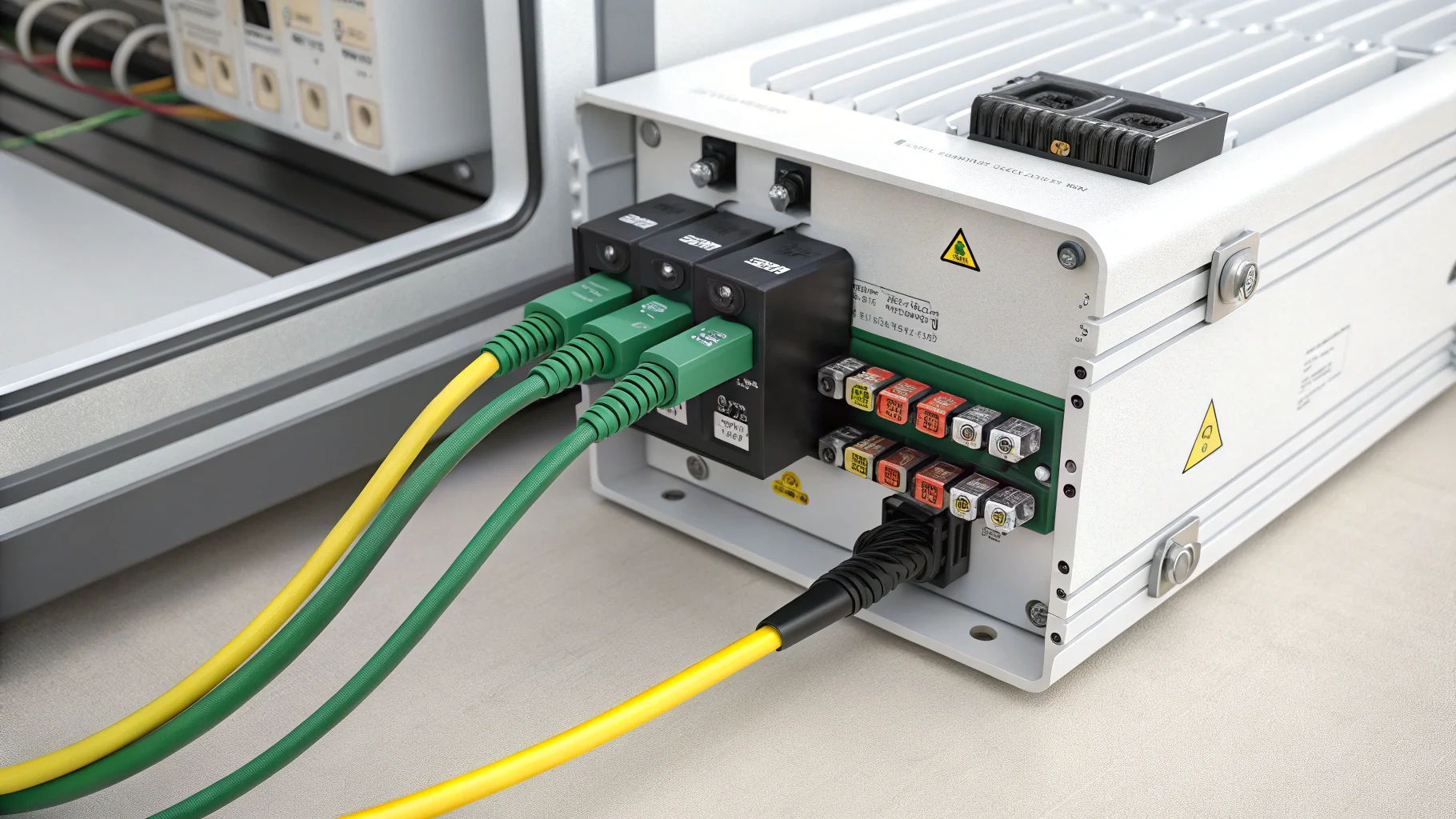

Сонячний інвертор, на якому чітко видно його клему заземлення/занулення, з'єднану товстим зелено-жовтим дротом із заземлювальною шиною, що підкреслює аспект безпеки для сонячних електростанцій.

Занулення для джерел безперебійного живлення (ДБЖ)

Джерела безперебійного живлення (UPS) часто містять інвертор і призначені для забезпечення живлення у разі відключення основної мережі.

• "Чистий синус" та "апроксимований синус": Занулення важливе для обох типів ДБЖ, але особливо для тих, що видають "чисту синусоїду", оскільки вони призначені для живлення чутливої електроніки.
• Підключення до акумуляторів: Хоча акумулятори є джерелом постійного струму, занулення самого корпусу ДБЖ, а також, у деяких випадках, мінусової клеми акумуляторних батарей (відповідно до інструкції виробника), є обов'язковим для безпеки.
• Автоматичне перемикання: ДБЖ автоматично перемикається між режимами роботи (від мережі та від батареї). Система занулення повинна забезпечувати безпеку в обох режимах.

Занулення автономних інверторів

Автономні інвертори працюють незалежно від централізованої електромережі, живлячи навантаження від акумуляторів. Це можуть бути системи для кемпінгу, автомобілів, човнів або віддалених будівель.

• Формування "штучної" нейтралі: Оскільки немає зв'язку з глухозаземленою нейтраллю трансформатора, для автономних систем часто необхідно створювати "штучну" нейтраль. Це може бути реалізовано шляхом підключення нульового виходу інвертора до шини PE, яка, у свою чергу, з'єднана з локальним контуром заземлення.
• Локальне заземлення: Для таких систем обов'язковим є створення власного контуру заземлення, який забезпечить відведення струму витоку.
• Встановлення ПЗВ: У автономних системах ПЗВ також є критично важливим, оскільки без нього не буде струму короткого замикання, достатнього для спрацювання звичайних автоматичних вимикачів при витоку на корпус.

Помилки при зануленні інвертора, яких слід уникати

Навіть незначні помилки при зануленні інвертора можуть мати серйозні наслідки для безпеки та функціональності системи. Ось найпоширеніші з них:

1. Відсутність занулення взагалі: Найбільш небезпечна помилка. Корпус інвертора залишається під потенційно небезпечною напругою, що створює пряму загрозу ураження електричним струмом.
2. Неправильне з'єднання провідників:
   • Підключення PE до N після УЗО: Якщо захисний провідник (PE) буде підключений до робочого нульового провідника (N) вже після ПЗВ, це призведе до постійного витоку струму, і ПЗВ буде постійно "вибивати", унеможливлюючи нормальну роботу системи.
   • Підключення захисного провідника до заземлювальної шини, яка не має надійного контакту з PEN-провідником або землею.
3. Ігнорування нормативних вимог: Кожен регіон має свої електротехнічні норми (наприклад, ПУЕ в Україні). Ігнорування цих стандартів може призвести до небезпечних ситуацій та юридичних проблем.
4. Використання невідповідних матеріалів:
   • Занадто тонкий переріз провідників: Захисний провідник (PE) повинен мати достатній переріз, щоб витримати струм короткого замикання до спрацювання захисту. Недостатній переріз може призвести до перегріву та пожежі.
   • Низькоякісні клеми та з'єднання: Слабий контакт у місцях з'єднань може призвести до перегріву, підвищення опору та неефективності захисту.
5. Відсутність або неправильна робота захисних пристроїв: Якщо, крім занулення, не встановлені ПЗВ або диференційні автомати, або вони несправні, то при витоку струму на корпус система не зможе швидко відключити живлення, що призведе до небезпеки.
6. Недбале виконання робіт: Неякісна ізоляція, погано зачищені дроти, незатягнуті контакти – все це створює ризики коротких замикань та пошкоджень.
7. Самостійне втручання без знань: Електромонтажні роботи, особливо пов'язані із зануленням та заземленням, вимагають глибоких знань електротехніки та досвіду. Некваліфіковане втручання може призвести до фатальних наслідків.

Запам'ятайте: краще переплатити за професійний монтаж, ніж ризикувати своїм життям та майном.

Коли варто звернутися до професіоналів

Хоча розуміння принципів занулення інвертора є важливим для кожного власника, виконання робіт з підключення та захисту електрообладнання, особливо високовольтного, вимагає спеціальних знань, навичок та дозволів. Є низка ситуацій, коли звернення до кваліфікованих електриків є не просто рекомендованим, а абсолютно необхідним:

• Складні системи: Якщо ви встановлюєте складну інверторну систему, яка включає сонячні панелі, акумуляторні батареї, генератори та підключення до загальної мережі, то без допомоги фахівців обійтися складно. Професіонали розроблять оптимальну схему заземлення та занулення, враховуючи всі особливості системи.
• Відсутність досвіду та знань: Якщо ви не маєте глибоких знань в електротехніці, не розумієте тонкощів роботи з провідниками різного призначення, правилами з'єднань та нормативними документами, не ризикуйте. Помилки в цій галузі можуть бути смертельними.
• Гарантія безпеки та відповідності нормам: Професійні електрики гарантують, що всі роботи будуть виконані відповідно до чинних стандартів безпеки (ПУЕ, ДБН) та забезпечать максимальний рівень захисту. Вони мають відповідні сертифікати та дозволи на виконання таких робіт.
• Професійна діагностика та перевірка: Після монтажу фахівці проведуть всі необхідні виміри та тестування, щоб переконатися в ефективності системи занулення та справності захисних пристроїв. Це включає перевірку опору контуру заземлення, спрацювання ПЗВ та автоматичних вимикачів.
• Економія часу та нервів: Довіривши роботу професіоналам, ви зекономите свій час, який могли б витратити на вивчення матеріалу та можливе виправлення помилок. А головне – забезпечите собі спокій, знаючи, що ваша система безпечна.

Звертайтеся до компаній або фахівців, які мають ліцензії на електромонтажні роботи та позитивні відгуки. Ваша безпека – це інвестиція, яка завжди окупиться.

Висновок: ваш спокій та безпека – у правильному зануленні інвертора

Підсумовуючи, можна з упевненістю сказати, що занулення інвертора – це не просто технічна вимога, а один з найважливіших елементів забезпечення електробезпеки у вашій системі. Ігнорування цього аспекту може мати фатальні наслідки, тоді як правильне та професійне виконання занулення гарантує захист від ураження електричним струмом, запобігає пожежам та продовжує термін служби вашого обладнання.

Ми розглянули ключові принципи занулення, його відмінності від заземлення, а також основні кроки та особливості виконання цих робіт для різних типів інверторів. Пам'ятайте, що в питаннях електрики не буває дрібниць, і кожна деталь має значення.

Ваш спокій, безпека ваших близьких та збереження майна залежать від свідомого підходу до організації електросистеми. Якщо ви не впевнені у своїх силах або знаннях, завжди звертайтеся до кваліфікованих фахівців. Не ризикуйте найціннішим!

Переконайтеся, що ваш інвертор занулений правильно! Якщо у вас є сумніви щодо безпеки вашої електросистеми або ви плануєте встановлення нового інвертора, зв'яжіться з нами для професійної консультації та виконання робіт. Акумулятор-Центр – ваша безпека понад усе!
