Каркас для сонячних панелей: повний гайд

Будівництво сонячної електростанції (СЕС) — це інвестиція на десятиліття. Коли ми говоримо про ефективність, першою думкою зазвичай є якість самих фотомодулів або інвертора. Проте каркас для сонячних панелей є тим фундаментом, який забезпечує не лише фізичну безпеку обладнання, а й максимальну продуктивність протягом усього терміну експлуатації. Якщо каркас підібраний неправильно, навіть найдорожчі панелі можуть вийти з ладу через мікротріщини або деформації.

Чому вибір каркаса визначає термін служби всієї станції?

Каркас — це не просто підставка. Це інженерна споруда, що має витримувати екстремальні погодні умови протягом 25-30 років.

"Якісна система кріплення компенсує термічне розширення матеріалів та запобігає передачі механічних напруг на крихкі кремнієві осередки сонячних елементів."

Основні ризики при використанні неякісних каркасів:

• Корозія: Звичайний чорний метал іржавіє вже за 2-3 роки, що послаблює конструкцію.
• Вітрові навантаження: Погано закріплений каркас може спрацювати як вітрило, що призведе до відриву панелей.
• Снігове навантаження: Взимку на панелі тисне сотні кілограмів снігу; слабкий профіль просто прогнеться.

Види конструкцій для кріплення сонячних панелей

Залежно від місця встановлення, каркаси поділяють на кілька типів:

Наземні металоконструкції

Це найпоширеніший варіант для приватних домогосподарств, що мають вільну ділянку. Вони дозволяють виставити ідеальний кут нахилу (зазвичай 30-35 градусів для України) та забезпечують чудову вентиляцію тильної сторони панелей, що запобігає їхньому перегріву влітку.

Дахові системи кріплення

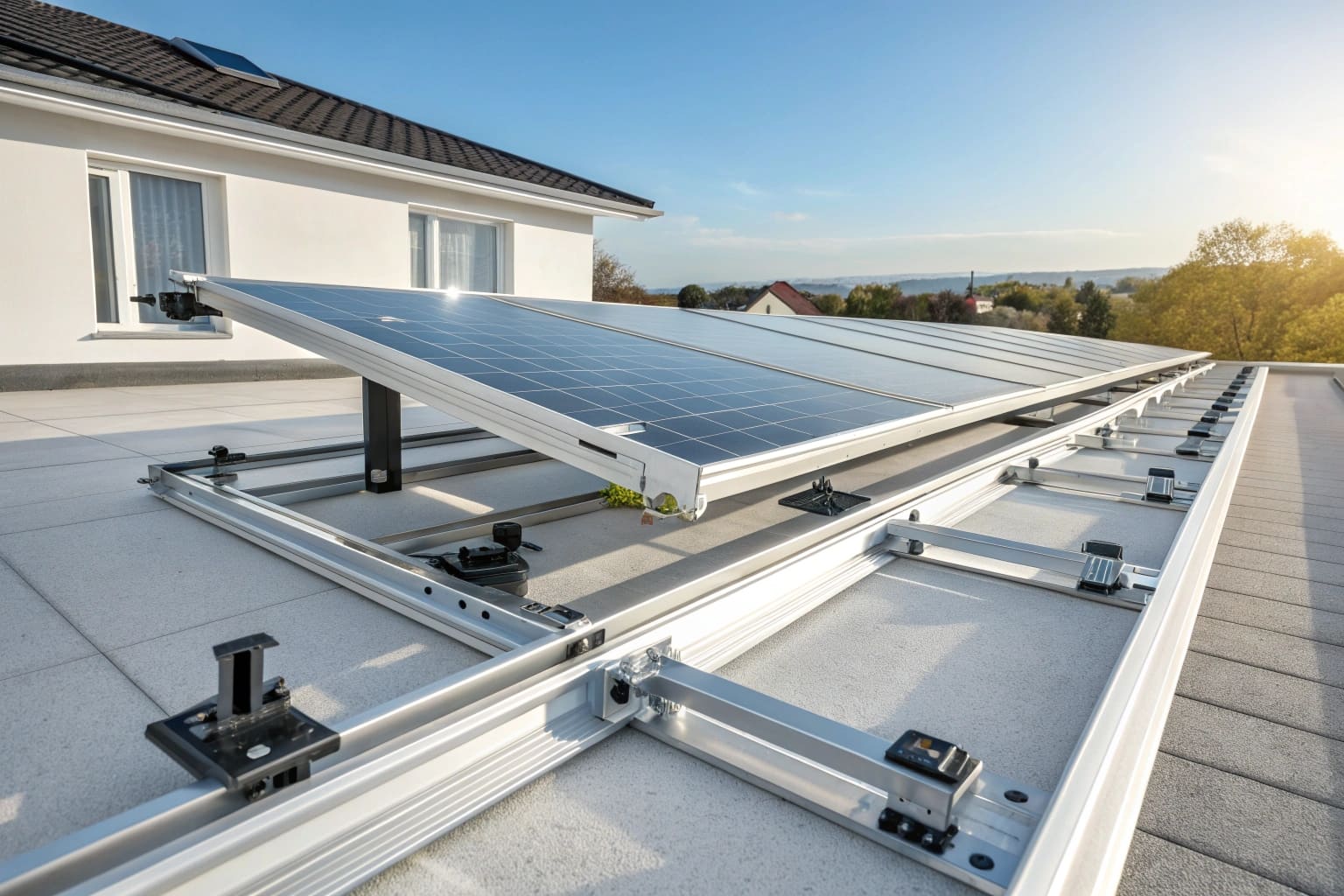

Якщо ви монтуєте СЕС на даху, каркас має бути максимально легким, щоб не перевантажувати кроквяну систему будинку. Для похилих дахів використовують спеціальні рейки (напрямні), а для пласких — баластні або анкерні трикутники.

Матеріали виготовлення: що обрати?

Вибір матеріалу — це компроміс між ціною та довговічністю.

Анодований алюміній

Найкращий вибір для приватних СЕС. Алюміній не боїться вологи, має естетичний вигляд і дуже малу вагу. Анодований шар захищає метал від окислення на десятиліття.

Оцинкована сталь

Використовується переважно для промислових об'єктів або великих наземних станцій. Завдяки гарячому цинкуванню (шар цинку 70-100 мкм) такі конструкції надійно захищені від корозії, хоча вони значно важчі за алюмінієві.

Порівняльна характеристика матеріалів

Технічні вимоги та розрахунки

При проектуванні каркаса важливо враховувати формулу розрахунку навантаження. Спрощено це виглядає так:

P = (G_snow ⋅ cos(alpha)) + (W_wind ⋅ C_a)

Де:

• P — загальне навантаження на профіль;
• G_snow — вага снігового покриву (кг/м.кв);
• alpha — кут нахилу панелі;
• W_wind — сила вітру;
• C_a — аеродинамічний коефіцієнт.

Для більшості регіонів України розрахункове навантаження має становити не менше 180-240 кг на квадратний метр.

Поради щодо монтажу від експертів

1. Заземлення: Каркас обов'язково має бути підключений до системи заземлення. Це захистить обладнання від статичної напруги та ударів блискавки.
2. Діелектричні прокладки: При контакті різних металів (наприклад, сталевого болта і алюмінієвого профілю) виникає електрохімічна корозія. Використовуйте нержавіючу сталь (A2) для кріплень.
3. Крок опор: Не намагайтеся заощадити, збільшуючи відстань між опорами понад 1.5 - 2 метри. Це призведе до вібрацій панелей під час вітру.
