Встановлення сонячних панелей: повний гайд

Перехід на відновлювані джерела енергії — це не лише внесок в екологію, а й стратегічне рішення для енергонезалежності вашого будинку. Встановлення власної сонячної електростанції починається з найважливішого етапу — встановлення фотомодулів. Правильний монтаж сонячних панелей на даху гарантує не тільки високу ефективність генерації, але й безпеку всієї конструкції протягом 25-30 років. У цьому посібнику ми розберемо кожен крок: від вибору кріплень до фінального підключення.

Підготовчий етап: оцінка даху та розрахунки

Перш ніж купувати обладнання, необхідно переконатися, що покрівля готова до навантажень.

1. Орієнтація: В ідеалі панелі мають дивитися на південь. Допускається відхилення на південний схід або південний захід, але це знижує ефективність на 5-10%.
2. Кут нахилу: Для України оптимальний кут становить від 30 до 35 градусів влітку та близько 45-60 градусів взимку. Найчастіше використовують універсальний кут 35 градусів.
3. Стан покрівлі: Конструкція даху повинна витримувати вагу панелей (близько 20-25 кг на одну панель) плюс снігове та вітрове навантаження.

Необхідне обладнання для монтажу

Для якісного встановлення вам знадобиться спеціалізована система кріплення:

• Алюмінієвий або оцинкований профіль (рейки).
• Кронштейни (гаки) — залежать від типу покриття (керамочерепиця, металочерепиця, бітум).
• Міжпанельні та кінцеві притискачі (фіксатори).

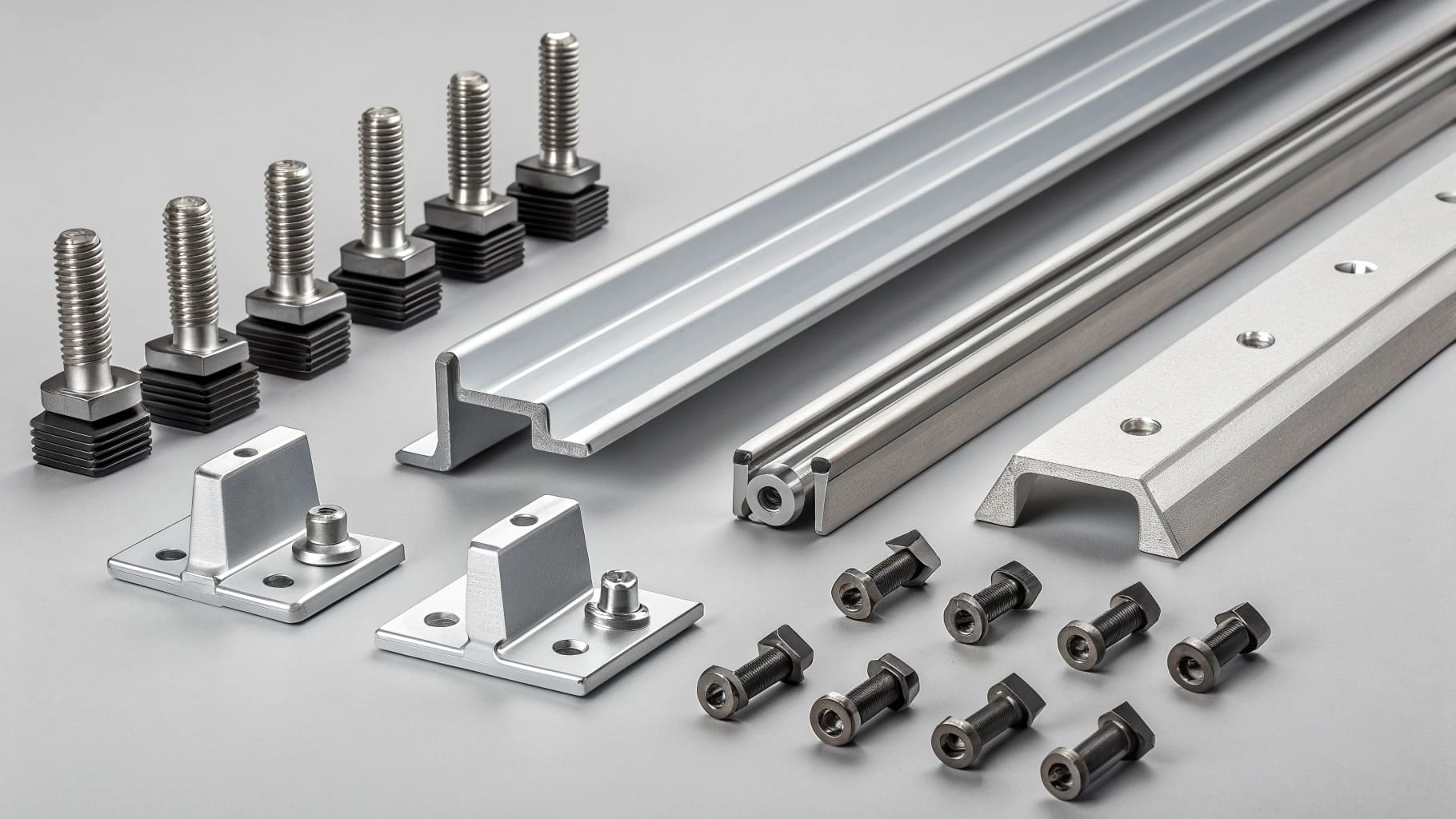

Комплект кріплень для монтажу сонячних панелей на даху: профілі, затискачі та кронштейни.

Покроковий алгоритм монтажу

Крок 1: Встановлення кронштейнів

На крокви даху кріпляться спеціальні гаки або болти-шурупи. Важливо забезпечити герметичність у місцях проколу покрівлі, використовуючи гумові ущільнювачі.

Крок 2: Монтаж несучого профілю

На встановлені кронштейни фіксуються алюмінієві рейки. Вони мають бути виставлені ідеально рівно за допомогою рівня. Це основа, на якій триматимуться ваші фотомодулі.

Крок 3: Укладання та фіксація панелей

Панелі піднімають на дах і встановлюють на профілі.

• Перша панель фіксується кінцевими притискачами.
• Між собою панелі з'єднуються міжпанельними притискачами, які створюють необхідний технологічний зазор (близько 20 мм) для циркуляції повітря та температурного розширення.

Важливо: Ніколи не ставайте ногами на скляну поверхню сонячної панелі. Це призводить до появи мікротріщин, які з часом виводять модуль з ладу.

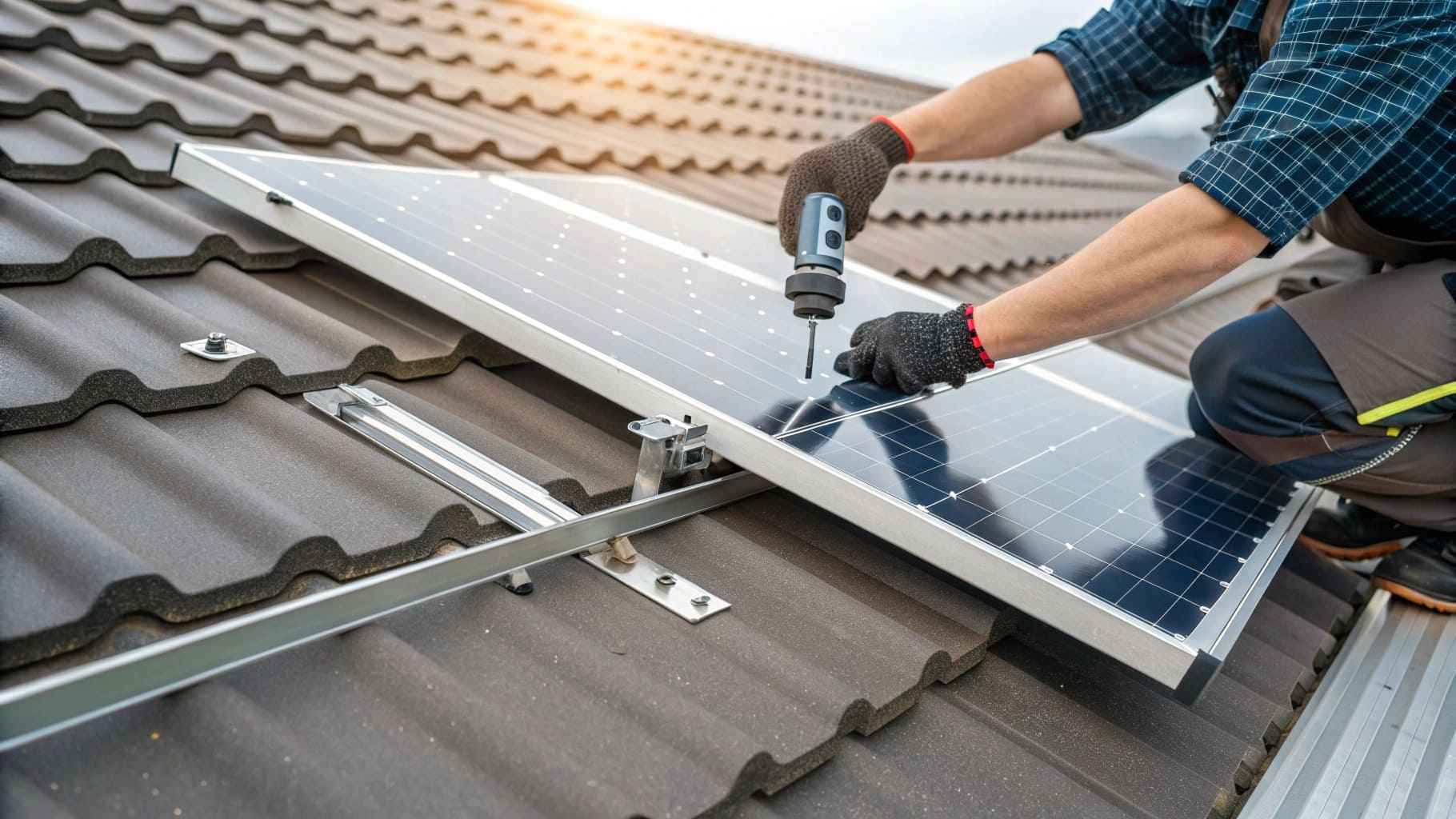

Процес фіксації сонячної панелі до алюмінієвого профілю на похилому даху.

Технічні характеристики та порівняння систем

Нижче наведено порівняння способів кріплення залежно від типу покрівлі:

Електричне підключення та безпека

Після механічного встановлення модулі з'єднуються між собою послідовно (в стрінги) за допомогою роз'ємів MC4. Кабелі мають бути стійкими до ультрафіолету та надійно закріплені під панелями, щоб вони не торкалися поверхні даху.

Формула розрахунку напруги стрінга:

Напруга стрінга = Uoc однієї панелі ⋅ Кількість панелей в ряду

Наприклад, якщо напруга розімкнутого контуру (Uoc) становить 45 вольт, а в ряду 10 панелей, загальна напруга буде:

45 ⋅ 10 = 450 вольт.

Переконайтеся, що це значення не перевищує максимально допустиму вхідну напругу вашого інвертора.

Особливості монтажу сонячних панелей на пласкому даху

На відміну від похилих дахів, де кут нахилу задається самою конструкцією будівлі, плаский дах вимагає створення спеціальної похилої площини. Це відкриває можливості для ідеального позиціювання модулів, але несе певні технічні виклики.

Типи опорних систем для пласких дахів

Існує три основні способи зафіксувати систему:

1. Баластна система: Найпоширеніший метод, при якому конструкція не прикручується до даху, а притискається вагою (бетонними блоками або тротуарною плиткою). Це ідеально для збереження цілісності гідроізоляції.
2. Механічна фіксація: Опори прикручуються до перекриття. Вимагає надзвичайно ретельної повторної герметизації кожного отвору.
3. Геодезичні "Південні" трикутники: Алюмінієві рами з фіксованим кутом (зазвичай 15°, 25° або 30°), на які кріпляться панелі.

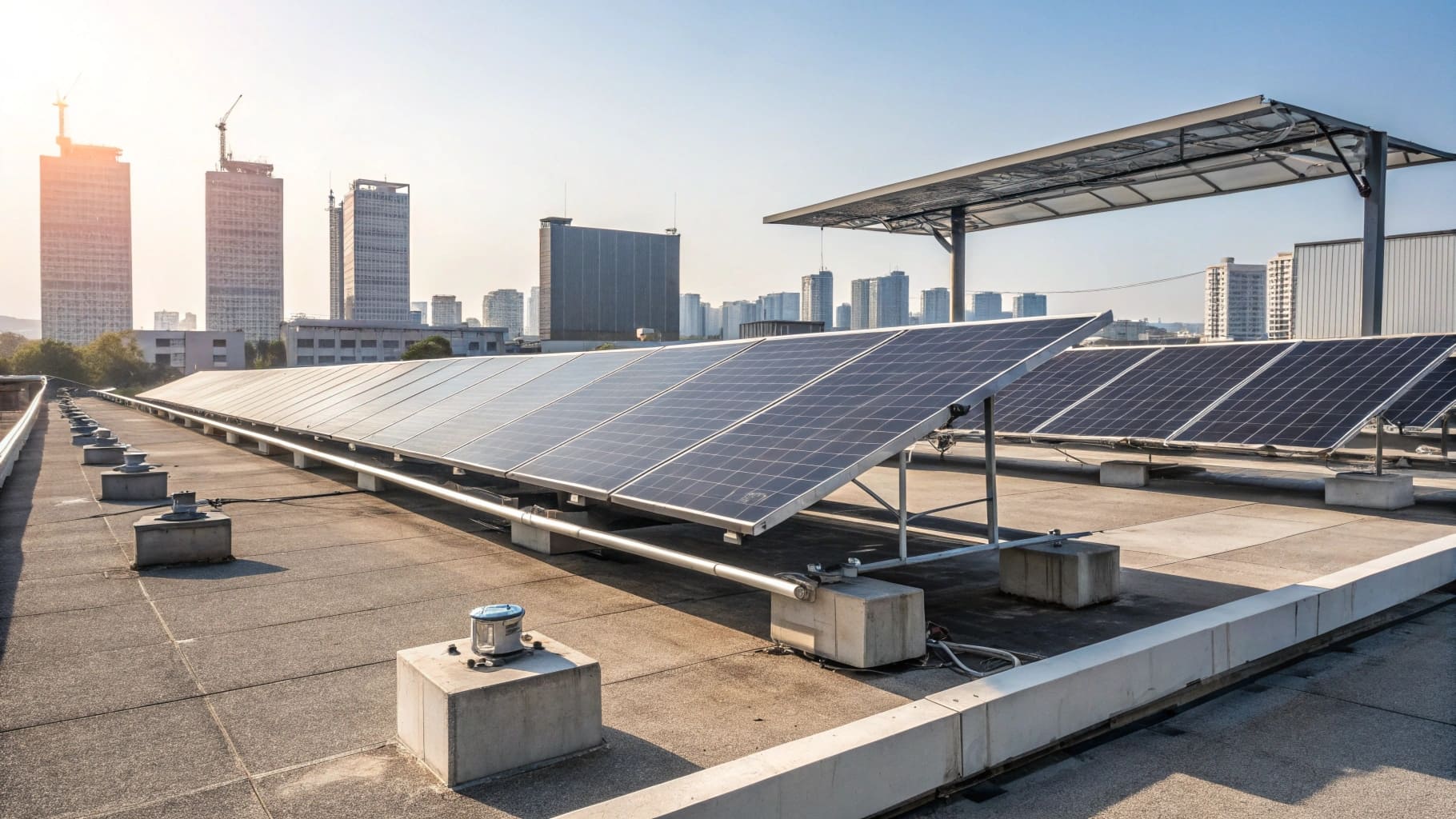

Система кріплення сонячних панелей на пласкому даху з використанням баластних бетонних блоків.

Ключові фактори при розрахунку

1. Аеродинаміка та вітрове навантаження

Пласкі дахи більше піддаються впливу вітру. На краях даху виникають зони турбулентності, тому панелі зазвичай встановлюють на відстані мінімум 1-1.5 метра від краю парапету. Використання вітрових дефлекторів (металевих щитів з тильного боку панелей) значно знижує "парусність".

2. Дистанція між рядами (проблема затінення)

Оскільки панелі встановлюються під кутом одна за одною, передній ряд може кидати тінь на задній.

Формула розрахунку відстані між рядами:

L = H / tan(A)

де:

• L — відстань між рядами.
• H — висота верхнього краю панелі.
• A — кут сонця над горизонтом у найнижчій точці (зимове сонцестояння).

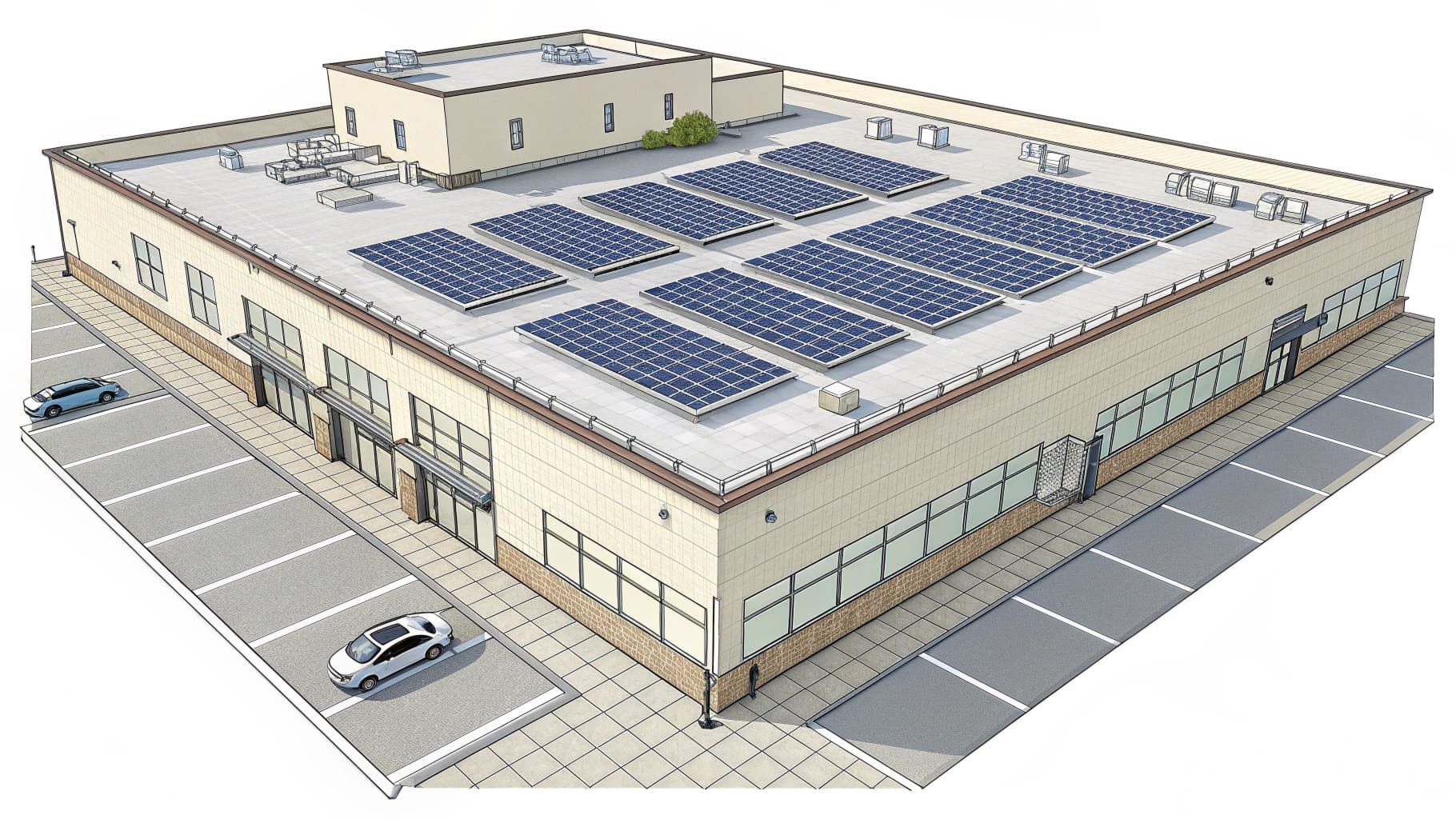

Схема розміщення рядів сонячних панелей на пласкому даху для запобігання взаємного затінення.

Переваги та недоліки пласких систем

Рекомендації щодо встановлення

1. Захисна підкладка: Під алюмінієві профілі або бетонні блоки обов'язково кладуть гумові килимки (EPDM), щоб металеві чи бетонні краї не протерли м'яку покрівлю (ПВХ-мембрану чи євроруберойд) під час температурних коливань.
2. Дренаж: Переконайтеся, що конструкція не перешкоджає вільному стоку води до воронки. Скупчення води під панелями неприпустиме.

Пам'ятайте, що неправильний розрахунок баласту може призвести до того, що сильний вітер змістить або перекине всю станцію. Завжди використовуйте калькулятори вітрового навантаження для вашого регіону.

Топ-товари для сонячної електростанції

1. Фотоелектричні модулі (Сонячні панелі)

Для монтажу на даху ми рекомендуємо панелі Tier-1, які мають найкраще співвідношення площі до потужності:

• Jinko Solar Tiger Neo N-type: Завдяки технології N-type вони мають менший коефіцієнт деградації та краще працюють при високих температурах (що критично для дахів, які сильно нагріваються влітку).
• Longi Solar Hi-MO: Відомі своєю надійністю та високою стійкістю до снігових навантажень (до 5400 Па), що важливо для похилих покрівель у північних регіонах України.

2. Мережеві та гібридні інвертори

Серце вашої станції, яке перетворює постійний струм у змінний:

• Deye (Гібридні моделі): Найкращий вибір для тих, хто хоче мати резервне живлення. Вони дозволяють підключати акумулятори та мають дуже гнучкі налаштування роботи з мережею.
• Huawei SUN2000: Промисловий стандарт надійності для мережевих станцій під «зелений тариф». Відрізняються високою ефективністю (до 98.5%) та інтелектуальною системою захисту від дуги.

3. Акумуляторні батареї (для гібридних систем)

Якщо ви плануєте енергонезалежність, зверніть увагу на:

• Pylontech (LiFePO4): Літій-залізо-фосфатні модулі, які мають ресурс понад 6000 циклів. Вони компактні, легко монтуються в стійку та мають вбудовану систему управління (BMS).
• Dyness: Чудова альтернатива з високою щільністю енергії та сумісністю з більшістю сучасних інверторів.

4. Системи кріплення

Ми рекомендуємо використовувати виключно алюмінієві системи, оскільки вони не піддаються корозії та не обтяжують дах:

• Профіль алюмінієвий 40х40: Стандарт для надійного кріплення.
• Комплекти кріплень Kripter: Готові рішення для різних типів покрівлі (черепиця, шифер, бітум).

Чому варто замовити у нас?

Вибір обладнання — це лише 50% успіху. Решта залежить від правильного розрахунку сумісності компонентів. Наприклад, напруга вашого стрінга (ряду панелей) повинна суворо відповідати робочому діапазону MPPT-контролера інвертора.

Технічна порада від Gem-бота: При виборі інвертора завжди беріть запас по потужності 10-20% відносно номіналу панелей. Це дозволить системі працювати в оптимальному режимі без перегріву в пікові години сонячної активності.

Спеціалісти інтернет-магазину "АКУМУЛЯТОР-Центр" завжди раді допомогти Вам підібрати систему чи товар, проконсультують стосовно експлуатації та гарантії за номером телефону +380(93)170-44-14
