З чого складається сонячна панель: детальний огляд внутрішньої будови

Сонячні панелі стали одним із стовпів сучасної енергетики, пропонуючи чисте та відновлюване джерело електроенергії. Їхня зростаюча популярність викликає цілком закономірне запитання: з чого складається сонячна панель і як ця, на перший погляд, проста конструкція здатна перетворювати сонячне світло на електрику? Розуміння внутрішньої будови сонячної панелі є ключовим для оцінки її ефективності, довговічності та вибору оптимального рішення для ваших потреб. У цій статті ми детально розкриємо кожен компонент сонячної батареї, пояснимо його функцію та покажемо, як вони працюють разом.

Основа всього: сонячний елемент (фотоелемент)

Серцем будь-якої сонячної панелі є сонячний елемент, або фотоелемент. Саме ці маленькі кремнієві пластини відповідають за перетворення сонячного світла в електричну енергію.

Що таке фотоелектричний ефект?

Принцип роботи сонячного елемента базується на так званому фотоелектричному ефекті. Коли фотони (частинки світла) потрапляють на напівпровідниковий матеріал, вони передають свою енергію електронам, "вибиваючи" їх зі своїх атомів. Ці вільні електрони створюють електричний струм, якщо є замкнений електричний ланцюг.

Кремній – ключовий матеріал

Майже всі сучасні сонячні елементи виготовляються з кремнію – напівпровідникового матеріалу, який ідеально підходить для фотоелектричного перетворення завдяки своїй атомній структурі.

n-тип та p-тип кремнію: створення p-n переходу

Щоб створити електричне поле, необхідне для спрямованого руху електронів, кремній "легують" (додають домішки) різними елементами.

• n-тип кремнію (negative): Легується фосфором, який має додатковий вільний електрон. Це створює надлишок негативно заряджених електронів.
• p-тип кремнію (positive): Легується бором, який має нестачу електронів (так звані "дірки"). Це створює надлишок позитивно заряджених "дірок".

Коли ці два шари – n-тип і p-тип – контактують, між ними утворюється p-n перехід, або електричне поле. Це поле діє як односторонній клапан, дозволяючи електронам рухатися в одному напрямку і створювати електричний струм під впливом сонячного світла.

Типи сонячних елементів:

Залежно від технології виготовлення та структури кремнію, розрізняють три основні типи сонячних елементів, які визначають тип і характеристики всієї сонячної панелі:

Монокристалічні (висока ефективність, однорідна структура)

• Будова: Виготовляються з єдиного кристала кремнію високої чистоти. Елементи мають однорідний, зазвичай темно-синій або чорний колір і характерну форму квадрата зі зрізаними кутами.
• Переваги: Найвища ефективність перетворення сонячної енергії (до 24%), що дозволяє генерувати більше електроенергії з меншої площі. Довгий термін служби.
• Недоліки: Вища вартість виробництва.

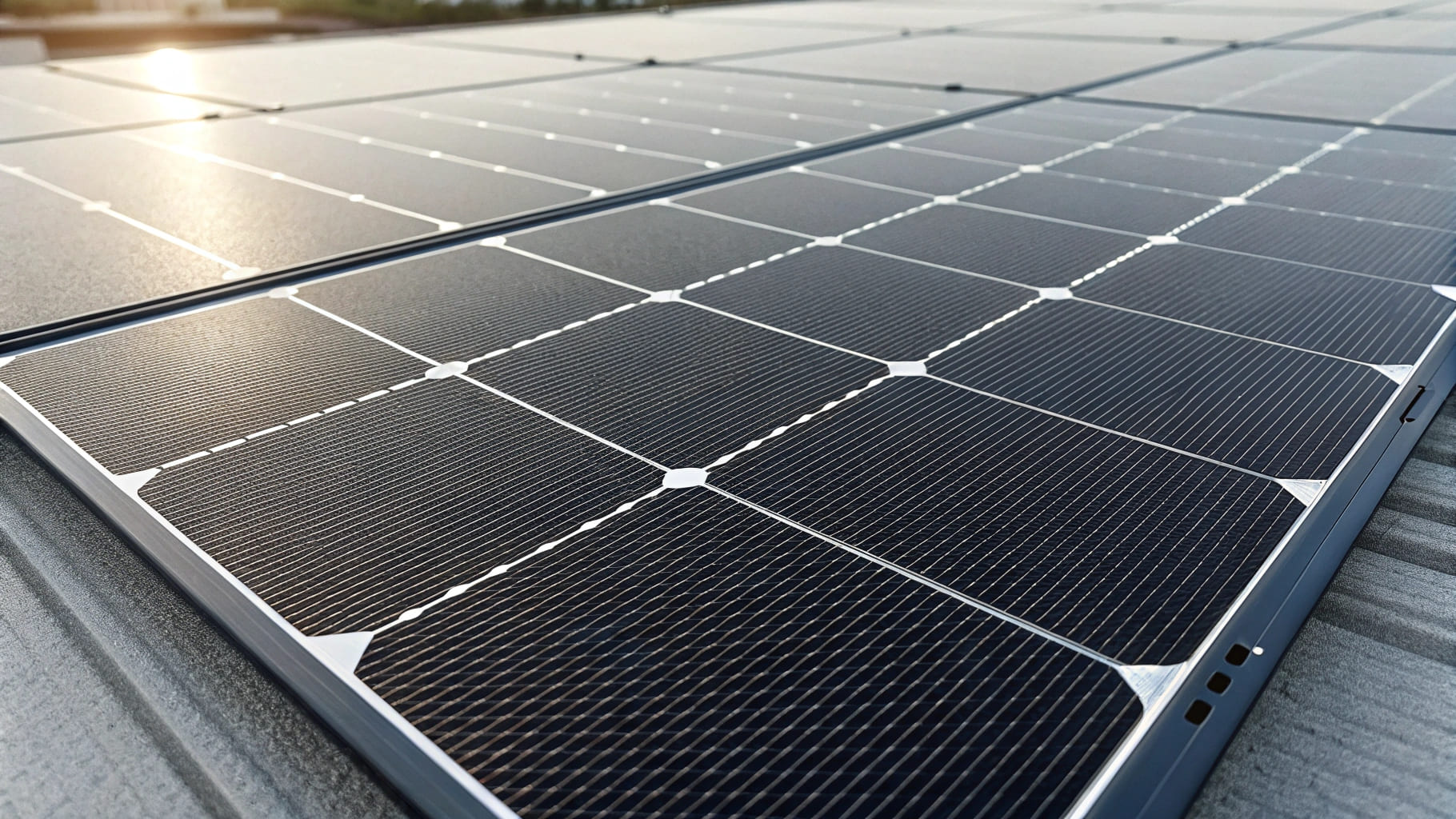

Монокристалічний сонячний елемент з однорідною структурою.

Полікристалічні (доступність, неоднорідність)

• Будова: Виготовляються з розплавленого кремнію, який охолоджується та кристалізується в мультикристалічний блок. Елементи мають синюватий відтінок з видимими межами кристалів (неоднорідна структура) і квадратну форму.
• Переваги: Нижча вартість виробництва, що робить їх більш доступними. Добре працюють при розсіяному світлі.
• Недоліки: Нижча ефективність порівняно з монокристалічними (15-18%). Вимагають більшої площі для аналогічної потужності.

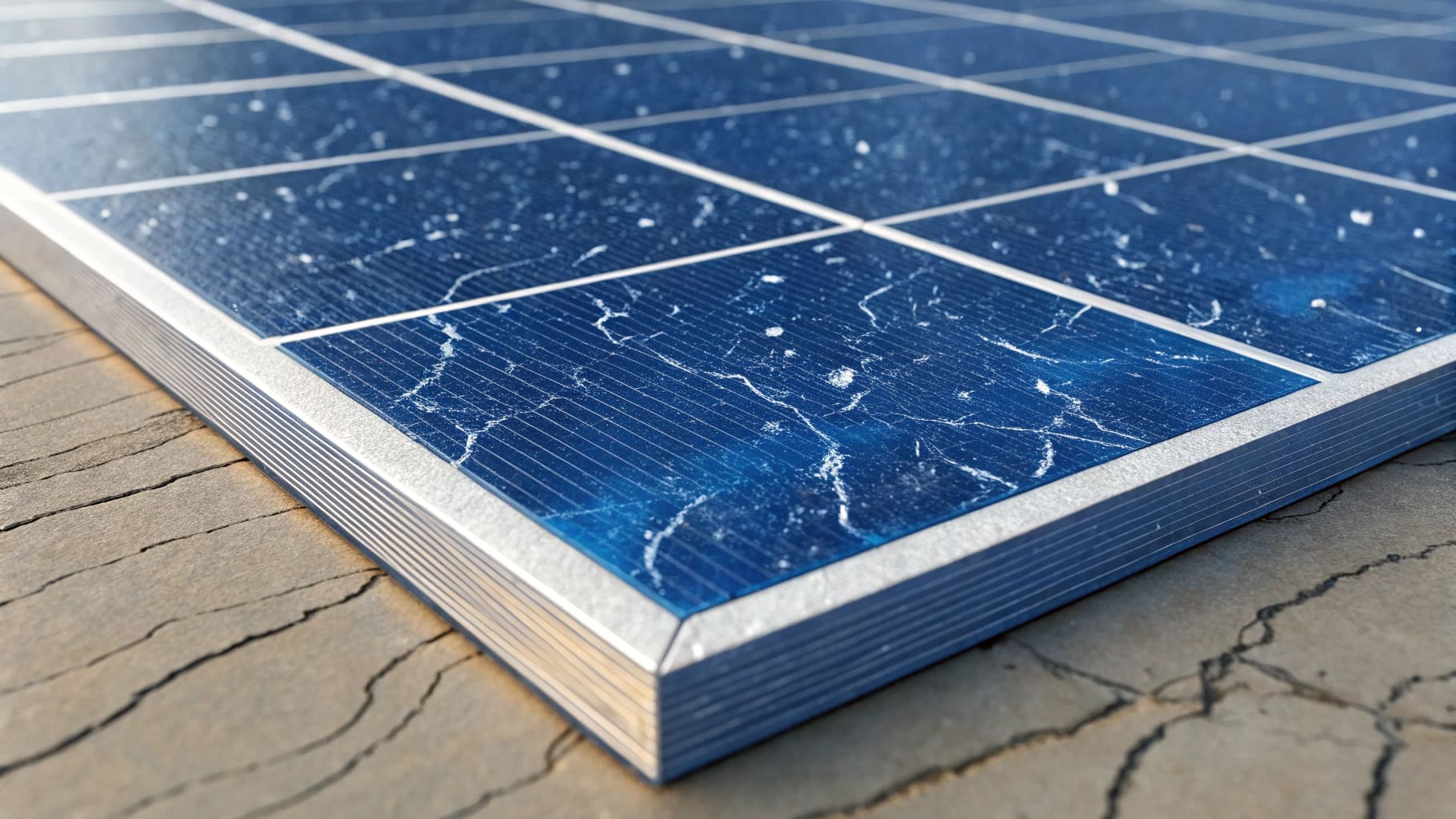

Полікристалічний сонячний елемент з видимими кристалами.

Тонкоплівкові (гнучкість, низька ефективність)

• Будова: Виготовляються шляхом нанесення дуже тонких шарів фотоелектричного матеріалу (наприклад, аморфного кремнію, телуриду кадмію або диселеніду індію та міді) на гнучку або жорстку основу.
• Переваги: Гнучкість, низька вага, краща продуктивність при високих температурах та в умовах слабкого освітлення. Нижча вартість виробництва.
• Недоліки: Найнижча ефективність (близько 5-12%), що вимагає значно більшої площі для генерації тієї ж потужності.

Структурні компоненти сонячної панелі

Крім самих фотоелементів, сонячна панель включає кілька важливих шарів, які забезпечують її захист, довговічність та функціональність.

Захисне скло: перший рубіж оборони

• Матеріал: Зазвичай використовується загартоване (темпероване) скло з низьким вмістом заліза, яке відрізняється високою міцністю та світлопроникністю.
• Функція: Захищає тендітні сонячні елементи від механічних пошкоджень (граду, вітру, снігу, випадкових ударів), пилу, бруду та вологи. На зовнішню поверхню часто наноситься антирефлексне покриття, яке зменшує відбиття сонячного світла та збільшує його поглинання фотоелементами.

Інкапсулюючий шар (EVA-плівка): захист та ламінація

• Матеріал: Етиленвінілацетатна (EVA) плівка.
• Функція: Це прозорий полімерний матеріал, який ламінується з обох боків сонячних елементів. Він виконує кілька критично важливих функцій:
  • Герметизує елементи, захищаючи їх від вологи, пилу та корозії.
  • Забезпечує адгезію (зчеплення) між склом, елементами та задньою панеллю, створюючи єдину монолітну конструкцію.
  • Захищає елементи від вібрації та теплових розширень.

Задня панель (backsheet): ізоляція та вологозахист

• Матеріал: Зазвичай багатошаровий полімерний матеріал (наприклад, TPT – Tedlar/PET/Tedlar), але також може бути зі скла або металу.
• Функція: Забезпечує електричну ізоляцію, захищає від проникнення вологи з нижньої сторони панелі, ультрафіолетового випромінювання та механічних пошкоджень. Вона також допомагає відводити тепло.

Рама (каркас): надійність та кріплення

• Матеріал: Зазвичай анодований алюміній.
• Функція: Забезпечує структурну міцність панелі, захищає її краї від пошкоджень та служить для кріплення модуля до монтажних систем. Алюміній легкий, міцний і стійкий до корозії.

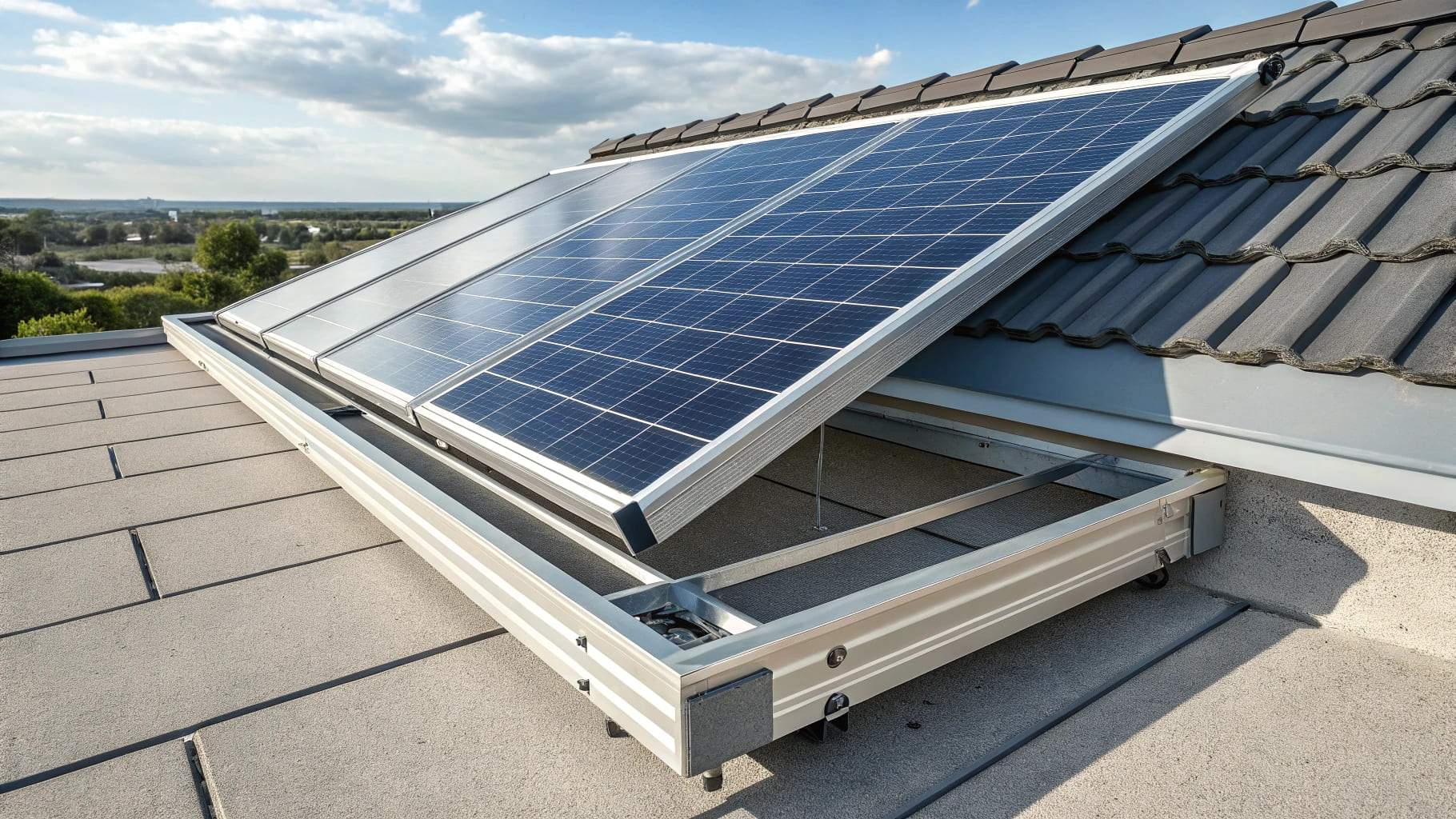

Алюмінієва рама сонячної панелі.

Електричні елементи сонячної панелі

Крім шарів, що створюють сам "сендвіч", сонячна панель має електричні компоненти, які забезпечують збір і виведення виробленої енергії.

Струмознімальні шини та контакти (busbars та fingers): збір струму

• Матеріал: Тонкі металеві смужки (зазвичай мідь або срібло).
• Функція: "Fingers" (пальці) – це дуже тонкі лінії, що проходять по всій поверхні сонячного елемента і збирають електрони. Вони з'єднані з "busbars" (шинами), які є товщими лініями і транспортують зібраний струм з окремих елементів до розподільної коробки.

Розподільна коробка (junction box): центр комутації

• Розташування: Знаходиться на задній стороні сонячної панелі.
• Функція: Це герметичний корпус, в якому з'єднуються електричні дроти від сонячних елементів. У ній встановлюються діоди (див. нижче) та вихідні кабелі з конекторами (зазвичай MC4), які дозволяють підключати панель до інвертора або інших компонентів сонячної системи.

Діoди (bypass diodes): захист від перегріву та затінення

• Розташування: Всередині розподільної коробки.
• Функція: Діоди обходу (bypass diodes) захищають сонячну панель від "гарячих точок" (hot spots) та втрати потужності, спричинених частковим затіненням або пошкодженням окремих сонячних елементів. Якщо один елемент затінений або несправний, діод обходить його, дозволяючи решті елементів у ланцюзі продовжувати генерувати енергію. Без них затінений елемент може стати резистором, перегрітися і пошкодити всю панель.

Порівняння основних компонентів сонячних панелей

Для кращого розуміння, з чого складається сонячна панель і які її ключові елементи, наведемо зведену таблицю основних компонентів та їхніх функцій:

Як взаємодіють компоненти: принцип роботи в комплексі

Уявіть собі сонячну панель як багатошаровий пиріг, де кожен шар відіграє свою унікальну роль. Сонячне світло проходить крізь захисне скло та інкапсулюючу плівку, досягаючи кремнієвих сонячних елементів. Тут відбувається фотоелектричний ефект: фотони світла "вибивають" електрони з атомів кремнію, створюючи електричний струм. Ці електрони збираються струмознімальними шинами та пальцями і направляються до розподільної коробки, де вони об'єднуються і виводяться назовні через кабелі. Рама ж забезпечує цілісність всієї конструкції та можливість її монтажу. Вся ця складна, але злагоджена система дозволяє ефективно перетворювати сонячну енергію на корисну електрику.

Чому важливо знати внутрішню будову?

Розуміння того, з чого складається сонячна панель, має кілька важливих переваг для потенційних користувачів та власників сонячних електростанцій:

• Вибір оптимального типу панелі: Знання відмінностей між монокристалічними, полікристалічними та тонкоплівковими елементами дозволяє обрати панелі, що найкраще відповідають вашим потребам, бюджету та доступній площі.
• Розуміння ефективності та терміну служби: Структура та якість компонентів безпосередньо впливають на продуктивність панелі та її довговічність.
• Основа для діагностики та обслуговування: Хоча ремонт сонячних панелей є складною справою, базове розуміння будови допомагає краще взаємодіяти з фахівцями у разі виникнення проблем.

Висновок

Сонячна панель – це високотехнологічний пристрій, що складається з ретельно підібраних матеріалів та компонентів, кожен з яких виконує свою унікальну функцію. Від кремнієвих фотоелементів, що генерують електрику, до захисного скла та алюмінієвої рами, що забезпечують її довговічність, кожен елемент є невід'ємною частиною цієї складної системи. Розуміння внутрішньої будови сонячної панелі дозволяє не лише оцінити інженерну майстерність, але й зробити усвідомлений вибір на шляху до використання сонячної енергії.
