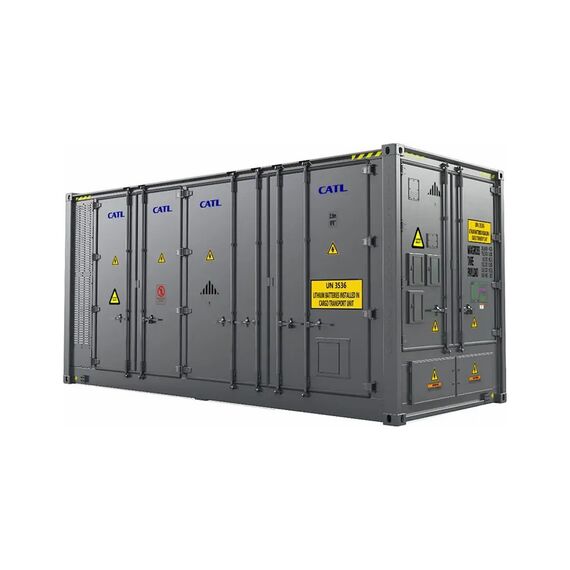

Контейнер для хранения энергии на аккумуляторе CATL EnerC+ 306 А⋅ч, 4 МВт – это инновационное и высокоэффективное решение, разработанное для удовлетворения растущих потребностей в надежном и постоянном хранении электрической энергии. Этот передовой контейнер является идеальным выбором для крупных промышленных объектов, коммерческих предприятий, а также интеграции в возобновляемые источники энергии, такие как солнечные и ветровые электростанции. Он позволяет оптимизировать потребление электроэнергии, обеспечивая ее стабильную подачу и уменьшая нагрузку на сеть в пиковые часы.
Благодаря своей модульной конструкции и высокой емкости контейнер CATL EnerC+ может быть масштабирован в соответствии с конкретными потребностями потребителя — от небольших резервных систем до мощных энергетических хабов. Он играет ключевую роль в повышении энергетической безопасности и независимости, позволяя накапливать избыточную энергию и использовать ее по необходимости. Этот контейнер является важным шагом в создании более гибких и устойчивых энергетических систем будущего.
Основные характеристики
Контейнер для хранения энергии на аккумуляторе CATL EnerC+ 306 А⋅ч, 4 МВт имеет следующие основные характеристики:
| Характеристика | Спецификация |
|---|
| Конфигурация | 5P2P416S |
| Номинальная энергия | 4073.47 кВт⋅год |
| Емкость элемента | 306 А⋅год |
| Мощность заряда/разряда | до 0.5P |
| Конечный срок эксплуатации (EOL) | SOH 65% или 20 лет @EOL |
| Номинальное напряжение | 1331.2 В |
| Диапазон напряжения | 1040 В до 1500 В |
| Размеры (Ш*Г*В) | 2438*6058*2896 мм |
| Вес | ~35 т (с возможным отклонением 1 тонна, то есть от 34 до 36 тонн) |
| Диапазон рабочих температур | -25℃ до 55℃ |
| Температура хранения | -30℃ до 60℃ |
| Высота применения | до 2000 м (без снижения характеристик) |
| Охлаждающая жидкость | 50% этиленгликоль + 50% деионизированная вода |
| Класс IP | IP55 |
| Влажность | <95%, без конденсации |
| Цвет | RAL 7042 |
| Вспомогательный источник питания | Aux 1: 380~480В (допустимое отклонение до 10%), 3AC+N+PE, 50/60Гц, Макс: 37кВт; Aux 2: 230В (допустимое отклонение до 10%, L+N), 0.5кВт |
| Класс шума | <93 дБ(A); Расстояние: 1.0м |
| Покрытие корпуса | ISO 12944, C4 (C5 Опционально) |
| Заземление | Медная оплетка заземления |
| Установка | Бетон: анкерный болт |
| Сертификация | UN38.3/UL1973/UL9540A/IEC62619/IEC62477-1/IEC61000-6-2/IEC61000-6-4/IEC62933-5-2/IEC63056/NFPA855 |
| Конфигурация аккумуляторного модуля | 2P52S |
| Номинальная энергия аккумуляторного модуля | 101.83 кВт⋅час |
| Номинальное напряжение аккумуляторного модуля | 166.4 В |
| Размеры аккумуляторного модуля (Ш*Г*В) | 830*2235*250 мм |
| Вес аккумуляторного модуля | 660 кг (с возможным отклонением 5 кг, то есть от 655 до 665 кг) |
| Мощность заряда/разряда аккумуляторного модуля | до 0.5P |
| Класс IP аккумуляторного модуля | IP67 |
| Класс IP системы терморегуляции | IPX7 |
| Размеры системы терморегуляции (Ш*Г*В) | 980*632*2400 мм |
| Вес системы терморегуляции | до 400 кг |
| Поток охлаждающей жидкости | ≥250 л/мин @120кПа (допустимое отклонение до 10кПа) |
| Охлаждающая жидкость системы терморегуляции | Водногликолевая смесь с концентрацией до 50% и антифризом (pH: 6.0~9.0) |
| Тип хладагента | R134a (15кВт 5000$\pm$50г/25кВт 8300$\pm$50г) |
| CAN интерфейс | CAN 2.0 |
| Способ установки системы терморегуляции | Установка с помощью крепежных болтов |
| Материал охлаждающей трубы | Нейлон + алюминиевая труба |
| Диапазон мощности системы терморегуляции | 36.7 кВт |
| Диапазон тока системы терморегуляции | Нагрев: 31A, Охлаждение: 50.3A |
| Пусковой ток | Пусковой импульсный ток до 65A (продолжительность менее 5с) |
Преимущества
Контейнер для хранения энергии на аккумуляторе CATL EnerC+ 306 А·ч, 4 МВт предлагает ряд значительных преимуществ, которые делают его ведущим решением на рынке:
- Высокая емкость и мощность : обеспечивает хранение до 4073.47 кВт·ч энергии и мощность до 4 МВт, что позволяет покрывать значительные энергетические потребности.
- Долгий срок службы : Контейнер для хранения энергии на аккумуляторе CATL EnerC+ гарантирует длительную эксплуатацию до 20 лет или до 65% SOH, что минимизирует затраты на замену и обслуживание.
- Широкий диапазон рабочих температур : Способен работать в экстремальных условиях от -25℃ до 55℃, обеспечивая надежность в разных климатических зонах.
- Высокий уровень безопасности : Соответствует многочисленным международным стандартам безопасности, таким как UN38.3, UL1973, UL9540A, IEC62619 и NFPA855, что гарантирует защиту от пожаров и других опасностей.
- Эффективная система терморегуляции : Благодаря встроенной системе охлаждения поддерживается оптимальная температура аккумуляторов, что продлевает срок службы и повышает эффективность.
- Модульная конструкция : Позволяет гибко масштабировать систему в соответствии с возрастающими потребностями в энергии.
- Низкий уровень шума : С уровнем шума менее 93 дБ(A) на расстоянии 1.0м, контейнер для хранения энергии на аккумуляторе CATL EnerC+ относительно тихим в работе, что важно для городской среды.
- Высокий класс защиты IP : Класс IP55 для контейнера и IP67 для аккумуляторных модулей обеспечивает надежную защиту от пыли и воды.
Особенности конструкции
Контейнер для хранения энергии CATL EnerC+ отличается надежной и продуманной конструкцией. Его интегрированная система включает в себя передовые аккумуляторные модули с конфигурацией 2P52S, обеспечивающие высокую плотность энергии и эффективность. Корпус контейнера имеет покрытие ISO 12944, C4 (с опциональным C5), что гарантирует высокую коррозионную стойкость и долговечность в агрессивных условиях. Система заземления выполнена медной оплеткой, обеспечивающей максимальную безопасность. Интегрированная система терморегуляции с охлаждающей жидкостью (водногликолевая смесь) и хладагентом R134a поддерживает оптимальный температурный режим для максимальной производительности и продления срока службы аккумуляторов.
Полезные функции
Этот контейнер имеет ряд полезных функций, значительно повышающих его привлекательность. Функция интегрированного мониторинга и управления позволяет отслеживать состояние системы в реальном времени, оптимизируя заряд/разряд и обеспечивая максимальную эффективность. Наличие вспомогательных источников питания (Aux 1 и Aux 2) гарантирует стабильную работу внутренних систем даже при отсутствии основного питания. Возможность подключения к CAN интерфейсу обеспечивает легкую интеграцию в существующие энергетические сети и системы управления. Благодаря высокой емкости контейнер CATL EnerC+ позволяет выравнивать пиковые нагрузки, обеспечивая экономию затрат на электроэнергию и снижая нагрузку на сеть.
Совместимость систем
Контейнер для хранения энергии CATL EnerC+ разработан для максимальной совместимости и легкой интеграции с разными энергетическими инфраструктурами. Он идеально подходит для использования с солнечными и ветровыми электростанциями, обеспечивая эффективное накопление избыточной энергии и ее использование по необходимости. Возможность подключения к центральным системам управления энергией (EMS) через интерфейс CAN обеспечивает полный контроль и оптимизацию рабочих процессов. Совместимость с различными типами сетей (3AC+N+PE, L+N) делает его универсальным решением для широкого спектра применений – от промышленных объектов до коммунальных хозяйств.
Комплектация
В комплектацию контейнера для хранения энергии на аккумуляторе CATL EnerC+ 306 А·ч, 4 МВт входят:
- Основной контейнерный блок с встроенными аккумуляторными модулями CATL EnerC+.
- Система терморегуляции со всеми необходимыми компонентами (насосы, теплообменники, хладагент R134a).
- Система управления и мониторинга с CAN интерфейсом.
- Вспомогательные источники питания.
- Комплект документации (руководство пользователя, инструкции по установке и обслуживанию, сертификаты).
- Крепежные элементы для установки на бетонный фундамент (анкерные болты).
- Медная оплетка для заземления.
Упаковка
Контейнер для хранения энергии на аккумуляторе CATL EnerC+ поставляется в специально разработанной промышленной упаковке, которая обеспечивает максимальную защиту при транспортировке и хранении. Контейнер надежно закреплен на крепкой транспортной платформе. Все чувствительные компоненты, такие как система управления и электронные блоки дополнительно защищены от ударов и вибраций. Упаковка соответствует международным стандартам транспортировки крупногабаритного оборудования, что гарантирует его целостность и сохранение до момента установки.
Если вы ищете надежное и эффективное решение для хранения энергии, контейнер для хранения энергии на аккумуляторе CATL EnerC+ 306 А·ч, 4 МВт – это идеальный выбор. Он обеспечивает стабильную работу, высокую производительность и долговечность, позволяя оптимизировать энергопотребление и повысить энергетическую независимость. Не упустите возможность инвестировать в будущее вашей энергетической инфраструктуры.
Техническая спецификация контейнера для хранения энергии на аккумуляторе CATL EnerC+ (02_-_SOLARKIT_-_CATL-battery_datasheet.pdf, 6,821 Kb) [Скачать]
