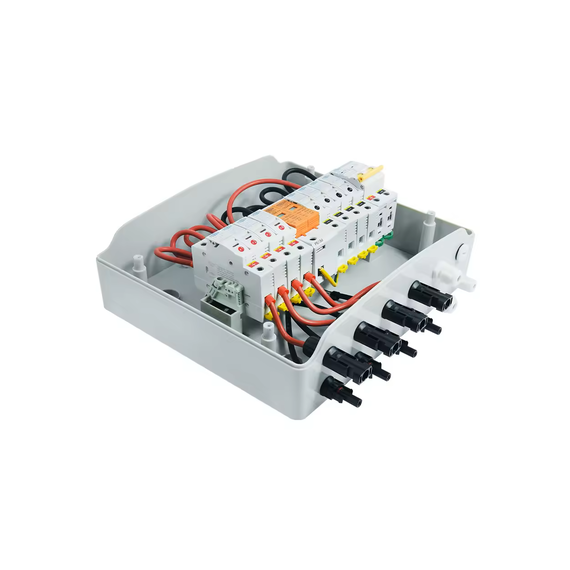

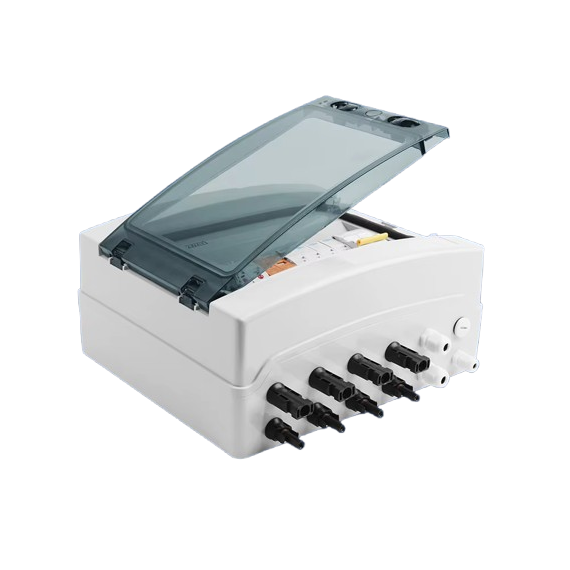

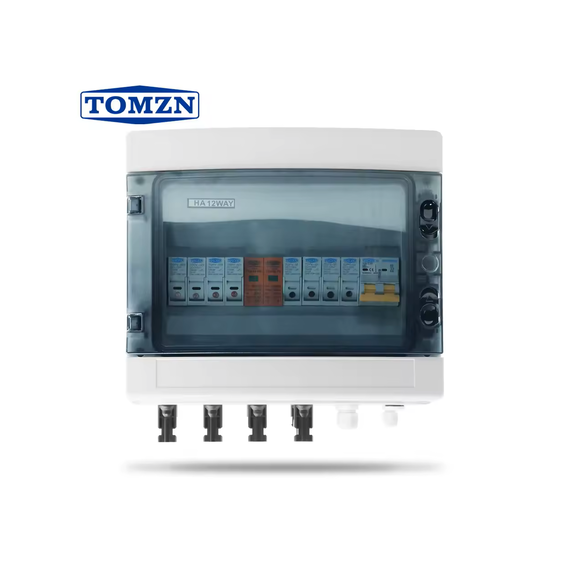

Сонячна фотоелектрична розподільна коробка PV з блискавкозахистом є невід'ємною частиною сучасних сонячних енергетичних систем. Вона призначена для безпечного та ефективного розподілу електроенергії, що генерується сонячними панелями. Завдяки своїй конструкції, ця коробка забезпечує надійний захист від перенапруги та короткого замикання, що робить її ідеальним вибором для встановлення в житлових, комерційних та промислових об'єктах.
Основні характеристики
- Напруга: DC 600V
- Кількість входів: 4
- Кількість виходів: 1
- Захист від перенапруги: SPD
- Запобіжник MCB: для кожної лінії
- Водонепроникність класу: IP65
- Підтримка: до 12 ліній
Переваги
- Завдяки вбудованим запобіжникам MCB і SPD, ваша система буде захищена від небажаних стрибків напруги.
- Коробка виготовлена з високоякісних матеріалів, які гарантують довговічність навіть у найсуворіших умовах експлуатації.
- Підходить для різноманітних типів сонячних панелей і може бути інтегрована в існуючі системи без додаткових модифікацій.
- Оптимізує роботу вашої фотоелектричної системи завдяки продуманій архітектурі внутрішніх компонентів.
Особливості
Блискавкозахист: Забезпечує додатковий рівень безпеки під час грози або інших погодних явищ.
Компактний дизайн: Легка установка завдяки компактним розмірам і ергономічному дизайну.

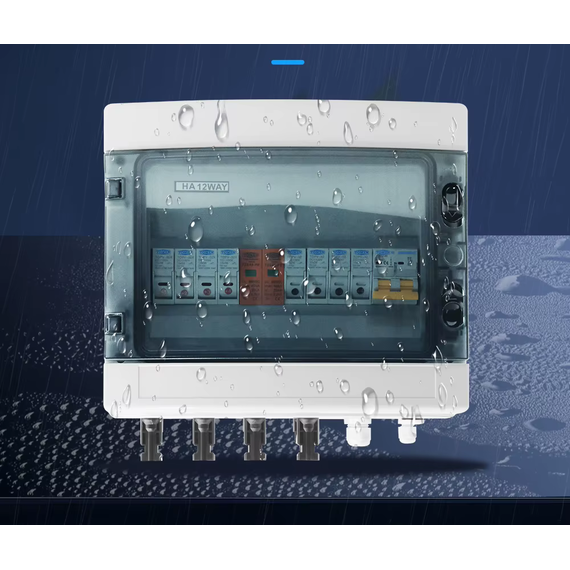

Висока ступінь захисту IP65: Гарантує повну водо-, пилонепроникність та стійкість до ультрафіолетового випромінювання.
Корисні функції
Індикатори стану роботи: Дозволяють швидко оцінити стан кожної лінії та оперативно реагувати на можливі несправності.
Модульна конструкція: Полегшує обслуговування та заміну компонентів у разі потреби.
Зручне підключення проводів: Спеціальні клемники забезпечують швидке й надійне підключення кабелів.
Сумісність
Ця розподільна коробка сумісна з більшістю стандартних моделей сонячних панелей на ринку завдяки універсальному дизайну входів/виходів і підтримці широкого діапазону напруг.
Нижче наведено приблизну таблицю, яка допоможе зорієнтуватися у виборі амперажу для комбінованої коробки з блискавкозахистом залежно від потужності інвертора DEYE. Варто пам’ятати, що ці значення – орієнтовні, тому остаточний розрахунок слід проводити, виходячи із конфігурації вашої PV-системи (кількість рядків, фактичний струм одного рядка згідно з характеристиками панелей та проводки) та рекомендацій виробника інверторів.
Приблизна таблиця для орієнтиру
Потужність інвертора DEYE | Орієнт. кількість рядків (стрінгів) | Приблизний струм одного рядка (A) | Рекомендований загальний MCB (A) |
6 кВт | 2 | ~10 A | 20–25 A |
12 кВт | 3 | ~10 A | 30–35 A |
20 кВт | 4 | ~10 A | 40–45 A |
30 кВт | 5 | ~10 A | 50–55 A |
Примітки:
- Якщо комбінована коробка забезпечує окремий захист для кожного входу, то для кожного рядка можна використовувати окремі запобіжники номіналом ≈10 A (з урахуванням запасу).
- Якщо ж захист розрахований як спільний (на вихід), то слід підсумовувати струми від усіх рядків із відповідним запасом.
- Конфігурація PV (кількість рядків, реальний струм) може відрізнятися – завжди варто перевіряти технічну документацію панелей та інверторів.
Ця таблиця є узагальненням типових ситуацій, тому рекомендую також звернутися до монтажної документації DEYE для точних значень.
Якщо є додаткові параметри (наприклад, точний струм одного рядка або особливості монтажу), можемо скоригувати розрахунок. Сподіваюся, це допоможе зробити вірний вибір!
Комплектация
У комплект постачання входять:
- Розподільна коробка PV з попередньо встановленими запобіжниками MCB SPD
- Комплект кріплень для монтажу
- Інструкція користувача українською мовою
Пакування
Товар постачається у міцній картонній упаковці із захисними вставками всередині, що гарантує цілісність продукту під час транспортування. На упаковці нанесені всі необхідні маркування щодо технічної інформації продукту й інструкцій по установці.
Сонячна фотоелектрична розподільна коробка PV, блискавкозахист, 4 входи, 1 вихід, DC 600V, запобіжник MCB SPD, водонепроникна, IP65, 12 ліній є чудовим вибором як для новачків у сфері зеленої енергетики, так і для досвідчених професіоналів, які шукають надійне рішення для оптимізації своєї фотоелектричної системи!
